 RZ/A1Lグループマイコン搭載ボード

HSBRZA1L176

直付仕様価格

\29,800+消費税

特徴

USB機能搭載製品  CAN機能搭載製品  RoHS対応製品

◆ ルネサス エレクトロニクス社製マイコンRZ/A1L(QFP-176)搭載

◆ JTAGインタフェース(20P)搭載

◆ CANインタフェース (4P)(1ポート)トランシーバIC実装

USB function 2ch(USB MINI-Bコネクタ搭載)

◆ USB Host 2ch(USB-Aコネクタ搭載)

◆ シリアルインタフェース(UART)コネクタ(5P)(2ポート)

◆ モード選択DIPスイッチ(4回路)搭載

◆ 13.33MHz水晶振動子搭載

◆ 48MHz USB向けクロックモジュール搭載

22.5792MHz AUDIO用水晶振動子搭載

32kHz RTC向けサブクロック搭載

◆ ブート向けシリアルフラッシュメモリ搭載

◆ 回路図添付



※オプションで「メモリカードボード」「Ethernetカードボード」等増設可能(販売予定)

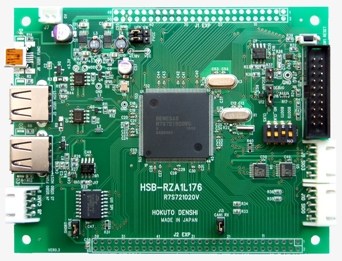

拡大写真はこちら

・基板バージョンは実際とは異なる場合がございます。
また、機能向上の為、仕様が変更となる場合がございます。


取扱説明書:PDF REV.1.1.0.0 (2017.3.31 更新



ブート手順

ブート手順マニュアル:PDF

プログラム書込みプロジェクト:zip

(DS-5向け)

製品概略
製品型名 HSBRZA1L176

搭載マイコン

RZ/A1Lシリーズ 176ピン:R7S721020VCFP (PLQP0176KB-A)

RAM 3MB
入力電源電圧 DC5V

搭載クロック

実装水晶振動子 入力周波数:13.33MHz (マイコン動作周波数400MHz)
USBコネクタ

USB-A      型名  292303-1  (Tyco Electronics社製)
USB MINI-B   型名  54819-0572
(molex社製)

CANトランシーバIC 型名 R2A25416SP ルネサス エレクトロニクス社製(又は同等品)
レギュレータ 型名 XC9223B081AR-G (Torex社製)

ボード外寸

115.0×90.0mm(突起部含まず)
製品内容

・マイコンボード

・DC電源ケーブル(2Pコネクタ片側圧着済み 30cm : JST) 1本
・4P通信ケーブル(CAN用4Pコネクタ片側圧着済み 50cm : JST) 1本

・回路図



取扱説明書は右上「取扱説明書:PDF」よりダウンロード(保存)してご利用下さい
(拡充や訂正のため内容は不定期に更新される事があります)

別売  ACアダプタ+5V(JST):\1,800+消費税      その他オプション品はこちら
