 RX651グループマイコン搭載ボード

HSBRX651F144

直付仕様価格

\18,000+消費税

特徴

USB機能搭載製品  CAN機能搭載製品 RoHS対応製品



ルネサス エレクトロニクス社製マイコンRX651(QFP-144ピン)を実装

E1・E20エミュレータ接続用インタフェース(14P)搭載

CANインタフェース(4P)搭載

USBファンクションインタフェース(USB MINI-B)搭載

USBホストインタフェース(USB-A)搭載

評価用LED(1つ), USB向けLED(2つ)搭載

評価用プッシュスイッチ1つ搭載

モード選択DIPスイッチ1つ搭載

リセットスイッチ搭載

24MHz水晶振動子搭載

32.768kHz RTC向けサブクロック搭載

バッテリーバックアップ機能評価用電池ホルダー搭載

回路図添付

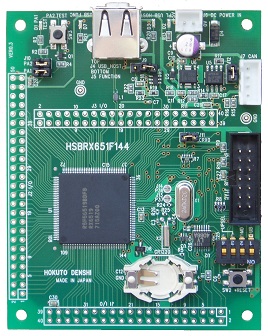

拡大写真はこちら

・基板バージョンは実際とは異なる場合がございます。
また、機能向上の為、仕様が変更となる場合がございます。

取扱説明書:PDF REV.1.0.0.0

製品概略
製品型名 HSBRX651F144

搭載マイコン

R5F56519BDFB  RX651グループ (144ピン) パッケージ PLQP0144KB-A

入力電源電圧 DC5V

搭載クロック

メインクロック:24MHz

ボード外寸

72.0×90.0mm(突起部含まず)
製品内容

・マイコンボード

・DC電源ケーブル(2Pコネクタ片側圧着済み 30cm : JST) 1本
・4P通信ケーブル(CAN用4Pコネクタ片側圧着済み 50cm : JST) 1

・回路図



取扱説明書は右上「取扱説明書:PDF」よりダウンロード(保存)してご利用下さい
(拡充や訂正のため内容は不定期に更新される事があります)

別売  ACアダプタ+5V(JST):\1,800+消費税      その他オプション品はこちら

その他CAN搭載マイコンボードはこちら / その他USB搭載製品はこちら
