 RX113(100pin)グループマイコン搭載ボード

RX113タッチキー評価キットR

\25,000+消費税

特徴

USB(ファンクション)搭載製品   タッチキー搭載 RoHS対応製品

 ルネサスエレクトロニクス社製マイコンRX113(100ピン)を実装

 ■タッチキーの評価が可能

 ■タッチキー基板「自己容量タイプ」及び「相互容量タイプ(マトリックスキーを

 構成)」を使用してタッチキーアプリケーションの作成・評価が直ぐに行える

 ■USB2.0フルスピード ホスト/ファンクション 搭載

 ■マイコン内蔵のLCD駆動機能を用いてLCD表示が可能

 ■静電容量式タッチセンサ機能を搭載

 ■サンプルプログラムCD付属



製品概略

製品型名 RX113タッチキー評価キットR

搭載マイコン

RX113 QFP-100ピン:R5F51138ADFP(PLQP0100KB-A)

メモリ ROM:512KB  データフラッシュ:8KB  RAM:64KB
ボード電源電圧 DC5V

搭載クロック

8MHz
製品内容

・マイコンボード

・自己容量タッチキー基板

・相互容量タッチキー基板

・LCD基板

・DC 電源ケーブル(2P コネクタ片側圧着済み30cm:JST)1本

・サンプルプログラムCD

・回路図



取扱説明書は右下「取扱説明書:PDF」よりダウンロード(保存)して

ご利用下さい (拡充や訂正のため内容は不定期に更新される事があります)

 別売 ACアダプタ+5V(JST):\1,800+消費税  その他オプション品はこちら

・基板バージョンは実際とは異なる場合がございます。

  また、機能向上の為、仕様を変更する場合がございす。

拡大写真はこちら

取扱説明書  PDF  REV.1.1.0.0

ソフトウェア編 PDF  REV.1.0.0.0

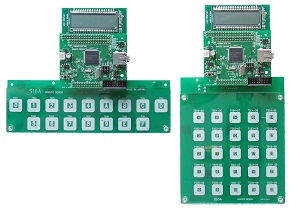

【組み立てイメージ】

拡大写真はこちら

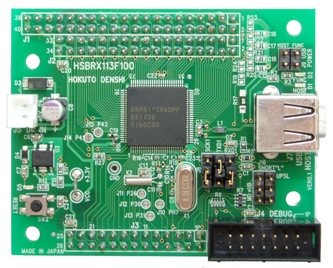

 RX113(100pin)グループマイコン搭載ボード

HSBRX113F100

直付仕様価格

\8,800+消費税

特徴

USB(ファンクション)搭載製品   タッチキー搭載 RoHS対応製品

 ルネサスエレクトロニクス社製マイコンRX113(100ピン)を実装

 ■エミュレータインタフェース(14P)搭載(E1/E20向け)

 ■USB Function (USB mini-Bコネクタ)搭載

 ■USB Host (USB-Aコネクタ)搭載

 ■リセットスイッチ搭載

 ■8MHz水晶振動子搭載

 ■32.768kHz RTC向けサブクロック搭載







・基板バージョンは実際とは異なる場合がございます。

  また、機能向上の為、仕様を変更する場合がございす。

拡大写真はこちら

取扱説明書:PDF  REV.1.0.0.0





製品概略

製品型名 HSBRX113F100

搭載マイコン

RX113 QFP-100ピン:R5F51138ADFP(PLQP0100KB-A)

メモリ ROM:512KB  データフラッシュ:8KB  RAM:64KB
ボード電源電圧 DC5V

搭載クロック

8MHz
USBコネクタ

USB-A  型名 292303-1 (Tyco Electronics社製)

USB MINI-B   型名  54819-0572  (molex社製)

外寸

71.3mm x 58.0mm (突起部含まず)

製品内容

・マイコンボード

・DC 電源ケーブル(2P コネクタ片側圧着済み30cm:JST)1本

・回路図

取扱説明書は右上「取扱説明書:PDF」よりダウンロード(保存)してご利用下さい
(拡充や訂正のため内容は不定期に更新される事があります)

別売

RX113タッチキー評価I/OキットR \16,700+消費税

製品内容

・自己容量タッチキー基板

・相互容量タッチキー基板

・LCD基板

・サンプルプログラムCD

ACアダプタ+5V(JST) \1,800+消費税    その他オプション品はこちら

 RX113(100pin)グループマイコン搭載ボード

RX113タッチキー評価キット(販売終了)

特徴

USB(ファンクション)搭載製品   タッチキー搭載 RoHS対応製品

 ルネサスエレクトロニクス社製マイコンRX113(100ピン)を実装

 ■タッチキーの評価が可能

 ■タッチキー基板「自己容量タイプ」及び「相互容量タイプ(マトリックスキーを

 構成)」を使用してタッチキーアプリケーションの作成・評価が直ぐに行える

 ■USB2.0フルスピード ホスト/ファンクション 搭載

 ■マイコン内蔵のLCD駆動機能を用いてLCD表示が可能

 ■静電容量式タッチセンサ機能を搭載

 ■サンプルプログラムCD付属



製品概略

製品型名 RX113タッチキー評価キット

搭載マイコン

RX113 QFP-100ピン:R5F51138ADFP(PLQP0100KB-A)

メモリ ROM:512KB  データフラッシュ:8KB  RAM:64KB
ボード電源電圧 DC5V

搭載クロック

8MHz
製品内容

・マイコンボード

・自己容量タッチキー基板

・相互容量タッチキー基板

・LCD基板

・タッチキー保護パネル(アクリル板)

・DC 電源ケーブル(2P コネクタ片側圧着済み30cm:JST)1本

・サンプルプログラムCD

・回路図



取扱説明書は右下「取扱説明書:PDF」よりダウンロード(保存)して

ご利用下さい (拡充や訂正のため内容は不定期に更新される事があります)

 別売 ACアダプタ+5V(JST):\1,800+消費税  その他オプション品はこちら

・基板バージョンは実際とは異なる場合がございます。

  また、機能向上の為、仕様を変更する場合がございす。

・写真左下のタッチキー保護パネルの実物は透明です。

拡大写真はこちら

取扱説明書  PDF  REV.1.0.0.0

ソフトウェア編 PDF  REV.1.0.0.0



【組み立てイメージ】

拡大写真はこちら
