 AUTOSAR OS対応!

<ご案内>

2017.04.01 マイコン支給品に変更致します

 本製品は現在のマイコンの在庫がなくなり次第、

  マイコンチップを支給して頂いた上での受注生産品に変更いたします。(1台より受注可能)
  ご支給いただく際は、必ず生産希望台数に加えて予備のチップを数個ご用意願います。
  (未使用のチップは製品納品時に返却致します。) 詳しくはこちらまでお問合せ下さい。

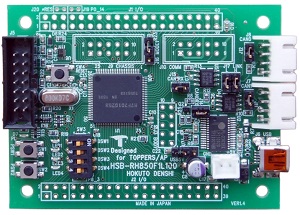

 RH850/F1L100pin)マイコン搭載ボード

HSBRH850F1L100

直付仕様価格

\28,000+消費税

特徴

USBシリアル変換搭載製品  CAN搭載製品 RoHS対応製品

ルネサスエレクトロニクス社製マイコンRH850F1L(QFP-100ピン)搭載

エミュレータインタフェース(14P)搭載

  (ルネサスエレクトロニクス社製E1/E20向け)

RCAN インタフェース(4P)(2ポート) トランシーバIC実装

USB MINI-Bコネクタ搭載

USB シリアル変換IC(Prolific PL2303HXD)搭載

拡張I/Oポート40P×2搭載(コネクタ未実装)

RCカーキット接続用拡張I/Oポート10P×3搭載(コネクタ未実装)

オプションボードを使ってブラシレスモータと接続可能

評価用LED(4つ)搭載

評価用プッシュスイッチ(2つ)搭載

評価用DIPスイッチ(4回路)搭載

回路図添付

名古屋大学組込みシステム人材育成プログラム(NEP)の公開講座で使用中



拡大写真はこちら

・基板バージョンは実際とは異なる場合がございます。

  また、機能向上の為、仕様を変更する場合がございます。

取扱説明書:PDF REV.1.2.0.0 (2017.4.3 更新



HSBRH850F1L100がAUTOSAR OSに対応しました。

TOPPERSのホームページよりダウンロード可能。

・ダウンロードは下記ページから行って下さい

URL:http://www.toppers.jp/atk2-e-download.html

TOPPERS WEBサイト



製品概略

製品型名

HSBRH850F1L100

搭載可能マイコン RH850F1Lグループ パッケージ 100ピン・プラスチックLQFP(ファインピッチ)(14×14)
入力電源電圧 DC3.0〜5.5V

搭載クロック

内部最大 80MHz(実装水晶振動子 入力周波数:8MHz)

USBシリアル変換IC 型名  PL2303HXD (Prolific社製)
CANトランシーバIC

型名  R2A25416SP (ルネサス エレクトロニクス社製、又は同等品)

ボード外寸

77.0 × 58.0mm (突起部含まず)

Code Flash 1MB
データフラッシュ 32KB
Local RAM 96KB
製品内容

マイコンボード

DC電源ケーブル (2Pコネクタ片側圧着済み 30cm : JST1本

4P通信ケーブル(CAN用4Pコネクタ片側圧着済み 50cm : JST)2本

回路図



※USBケーブル(A - MINI-B)は市販品をご用意願います



取扱説明書は右上「取扱説明書:PDF」よりダウンロード(保存)してご利用下さい
(拡充や訂正のため内容は不定期に更新される事があります)

 別売り

ACアダプタ+5V(JST):\1,800+消費税   その他オプション品はこちら

その他USB搭載製品はこちら      その他CAN搭載マイコンボードはこちら

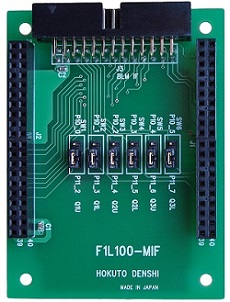

 RH850F1L100-MIF

\2,600+消費税

マイコンボードとモータドライバボードを接続します

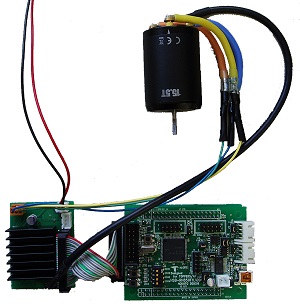

接続イメージ

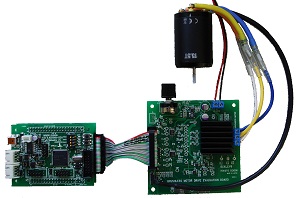

ブラシレスモータドライバボードと接続した場合

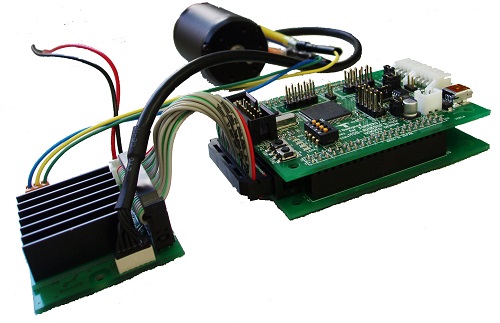

組込用小型モータドライバボードと接続した場合


本製品は、マイコンボードの下に実装されます







拡大写真はこちら

・基板バージョンは実際とは異なる場合がございます。

  また、機能向上の為、仕様を変更する場合がございます。

取扱説明書:PDF REV.1.0.0.0

 RCカーキット

\20,500+消費税

特徴

RCカーインタフェース(車体制御、ライト制御)

通信インタフェース(Bluetooth向け)

バック音等に使えるブザー付属

電圧変換回路搭載(RCカーバッテリ→DC5V)

HSBRH850F1L100(別売)を最大3枚搭載可能





HSBRH850F1L100マイコンボードには本製品と接続するための

拡張I/Oポートが用意されています

拡大写真はこちら

・基板バージョンは実際とは異なる場合がございます。

  また、機能向上の為、仕様を変更する場合がございす。

・実際のアクリル板は透明なものになります。

取扱説明書:PDF REV.1.0.5.0 (2016.7.29 更新




製品概略

入力電源電圧 DC7.2〜8.4V(RCカーバッテリー)

ボード外寸

300 ×100mm (アクリル板)

製品内容

基板マウント用アクリル板 1枚

通信基板 1枚

シャーシ基板 1枚

通信ケーブル 3本

 (MIL-10Pコネクタ両側圧着済み20cm 2本

  MIL-10Pコネクタ-PH-10Pコネクタ圧着済み35cm 1本)

ブザー 1個 (PH-2Pコネクタ圧着済み)

・10PinピンヘッダJ3用 1個

・10Pinボックス型コネクタJ9,J10用 2個

ねじ類 1組 (プラスチックねじ、ワッシャー、ナット、スペーサ各16個)

CAN通信ケーブル (4P両側圧着10cm:JST) 2本





取扱説明書は右上「取扱説明書:PDF」よりダウンロード(保存)して

ご利用下さい(拡充や訂正のため内容は不定期に更新される事があります)

RCカーキット実装イメージ

※本製品にはRCカー本体及びBluetooth通信部、Bluetoothドングル、

制御用マイコンボード、PS3コントローラは含まれません。別途ご用意下さい。



拡大写真はこちら
