H8SX/1653R,H8SX/1654R,H8SX/1658R、H8SX/1652,
H8SX/1655,H8SX/1655Mマイコン搭載ボード

HSB8SX1658RFシリーズ

HSB8SX1655Fシリーズ

直付仕様価格                       ソケット仕様価格

\25,000+消費税         \65,000+消費税

特徴

USB機能搭載製品 RoHS対応製品

ルネサス エレクトロニクス社製フラッシュメモリ内蔵マイコンを実装

USB ファンクションコネクタ を搭載し、USBバスパワーで動作可能

フラッシュインタフェース(20P)(高速フラッシュメモリ書込み)搭載

    弊社高速オンボードプログラマと接続

デバッグインタフェース(14P)搭載

ルネサス エレクトロニクス社製E10A-USBで動作確認済み

I/Oコネクタ搭載

評価用LED8つ搭載

評価用押しボタンスイッチ4つ搭載

ソケット仕様にも対応

回路図添付



ICEによってはソケットの仕様が変更になる場合がございますので、ご確認の上
ご注文願います。また、ICEによってはコネクタ等に干渉する場合がございますので
ご注意下さい。

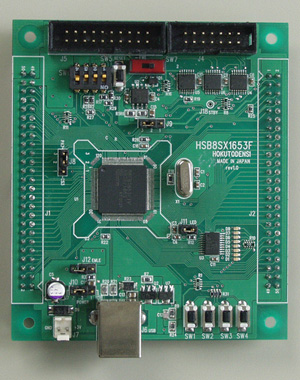

拡大写真はこちら

※基板はHSB8SX1653Fシリーズと共通です

・基板バージョンは実際とは異なる場合がございます。
また、機能向上の為、仕様が変更となる場合がございます。

取扱説明書PDF

REV.5.0.0.0 (2013.10.30 更新)

製品概略

製品型名 製品型名一覧表をご覧下さい

搭載可能マイコン

H8SX/1658Rグループ、1655グループ、1655Mグループ

パッケージ:LQFP-120

コード:PLQP0120LA-A(FP-120BV)

※マイコン型名は製品型名一覧表をご覧下さい

ボード電源電圧 DC3.3V

搭載クロック

12MHz
リセットIC 型名 RNA51957BFP (ルネサス エレクトロニクス社製、又は同等品)

外寸

92.46×80.26mm(突起部含まず)

実装ソケット

(ソケット仕様のみ)

型名 NQPACK120SE-ND(東京エレテック社製)
製品内容

・マイコンボード

・DC電源ケーブル(2Pコネクタ片側圧着済み 30cm) 1本

・回路図

2013年10月30日発送分より取扱説明書はダウンロード版になりました
右上「取扱説明書:PDF」よりダウンロード(保存)してご利用下さい
(拡充や訂正のため内容は不定期に更新される事があります)


製品型名一覧表

製品型名

マイコン
搭載種別
価格

搭載マイコン

マイコングループ マイコン型番 ROM RAM

HSB8SX1653RF

直付 \25,000
+
消費税
H8SX/1658R R5F61653RN50FPV 384KB 40KB
HSB8SX1654RF R5F61654RN50FPV 512KB
HSB8SX1658RF R5F61658RN50FPV 1024KB 56KB
HSB8SX1652F H8SX/1655 R5F61652N50FPV 384KB 40KB
HSB8SX1655F R5F61655N50FPV 512KB
HSB8SX1655MF H8SX/1655M R5F61655MN50FPV 512KB 40KB

HSB8SX1653RF-S

ソケット \65,000
+
消費税
H8SX/1658R R5F61653RN50FPV 384KB 40KB
HSB8SX1654RF-S R5F61654RN50FPV 512KB
HSB8SX1658RF-S R5F61658RN50FPV 1024KB 56KB
HSB8SX1652F-S H8SX/1655 R5F61652N50FPV 384KB 40KB
HSB8SX1655F-S R5F61655N50FPV 512KB
HSB8SX1655MF-S H8SX/1655M R5F61655MN50FPV 512KB 40KB

広温度範囲仕様のマイコンも搭載可能です

まいUSB
詳細ページへ


デバイスドライバ不要の
ソフトウェア

HSBSX1655F対応

別売  ACアダプタ+3.3V:\1,800+消費税      その他オプション品はこちら

 その他USB搭載マイコンボードはこちら
