 H8S/2626マイコン搭載ボード

HSB8S2626F

直付仕様価格                       ソケット仕様価格

\25,000+消費税         \45,000+消費税

特徴

CAN機能搭載製品  RoHS対応製品

ルネサス エレクトロニクス社製フラッシュメモリ内蔵マイコンを実装

CANドライバボード付属

  (CANトランシーバIC搭載で、直ぐにCANネットワークへ接続可能)

FLASHインタフェース搭載

    弊社高速オンボードプログラマと接続

I/Oコネクタ搭載

拡張バスコネクタ搭載

評価用LED8つ搭載

評価用押しボタンスイッチ2つ搭載
ほぼ全ての端子がコネクタに接続

ソケット仕様にも対応

回路図添付



ICEによってはソケットの仕様が変更になる場合がございますので、ご確認の上
ご注文願います。また、ICEによってはコネクタ等に干渉する場合がございますので
ご注意下さい。



<ご案内>

実装コネクタがJST社製になりました (2013.7.2)

2013年7月9日以降ご注文分より変更

対象コネクタ :2ピン

詳細は「実装コネクタ変更のご案内」をご確認下さい

※別売オプションを御購入の際は、お手持ちのボードに実装されているコネクタに応じて
ご注文頂きます様お願いいたします

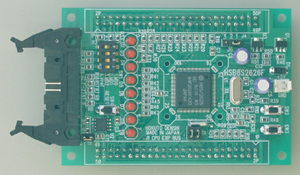

拡大写真はこちら

・基板バージョンは実際とは異なる場合がございます。
また、機能向上の為、仕様が変更となる場合がございます。

取扱説明書:PDF

REV.4.0.1.0 (2014.6.25 更新)



製品概略

製品型名 直付仕様 HSB8S2626F
ソケット仕様 HSB8S2626F-S

搭載可能マイコン

H8S/2326グループ :HD64F2626FA20JV

パッケージ FP-100B

メモリ ROM:256KB  RAM:126KB
ボード電源電圧 DC5V

搭載クロック

メインクロック:20MHz

サブクロック:32.768kHz

リセットIC 型名 RNA51957BFP (ルネサス エレクトロニクス社製、又は同等品)

外寸

60.96×88.90mm(突起部含まず)

実装ソケット

(ソケット仕様のみ)

型名 IC149-100-154-B51(山一電機社製)
製品内容

・マイコンボード

・CANドライバボード 1枚

・DC電源ケーブル(2Pコネクタ片側圧着済み 30cm:JST) 1本

・回路図



2013年11月20日より取扱説明書はダウンロード版になりました
右上「取扱説明書:PDF」よりダウンロード(保存)してご利用下さい
(拡充や訂正のため内容は不定期に更新される事があります)

 別売  ACアダプタ+5V(JST) \1,800+消費税     その他オプション品はこちら

2013年7月8日以前に御購入された場合は 「ACアダプタ+3.3V」となります(コネクタSMK)

その他CAN機能搭載マイコンボードはこちら
