 オンチップデバッグエミュレータ(USBOCEシリーズ)対応!

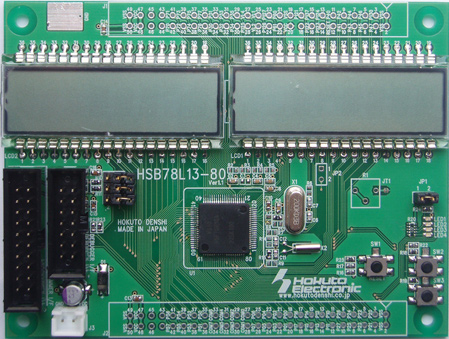

 RL78/L13マイコン搭載ボード

HSB78L13-80シリーズ

直付仕様価格                     ソケット仕様価格

\14,000+消費税       \54,000+消費税

特徴

  RoHS対応製品

ルネサス エレクトロニクス社製マイコンRL78/L13(80ピン)を実装

セグメントLCD 2つ搭載

フラッシュメモリ書込みインタフェース(20P)搭載

    弊社高速オンボードプログラマと接続可能

エミュレータインタフェース(14P)搭載

    ルネサス エレクトロニクス社製E1,E20にて動作確認済み

   弊社オンチップデバッグエミュレータ(USBOCEシリーズ) 対応new!

拡張I/O(50P×2  コネクタ未実装)搭載可能

評価用LED3つ搭載※1

評価用ボタンスイッチ2つ搭載

ソケット仕様にも対応

回路図添付



※1 電源電圧を3V以下にした場合、評価用LEDは点灯致しません。

※2  ICEによってはソケットの仕様が変更になる場合がございますので、ご確認の上
   ご注文願います。また、ICEによってはコネクタ等に干渉する場合がございますので
   ご注意下さい。



拡大写真はこちら

・基板バージョンは実際とは異なる場合がございます。
また、機能向上の為、仕様が変更となる場合がございます。

取扱説明書:PDF



製品概略

製品型名

直付仕様

HSB78L13-80(R5F10WMGAFB)

ソケット仕様

HSB78L13-80-S(R5F10WMGAFB)

搭載マイコン

RL78/L13グループ :R5F10WMGAFB

パッケージ 80ピン・プラスチックLQFP(ファインピッチ) (12×12)

メモリ

ROM:128KB データフラッシュ:4KB RAM:8KB

入力電源電圧

DC1.6V〜5.5V

搭載クロック

メインクロック:20MHz

サブクロック:32.768kHz (セイコーインスツル社製)

セグメントLCD

型名 VIM-878-DP(VARITRONIX社製) 14セグメント8桁

ボード外寸

80.0×106.0mm(突起部含まず)

実装ソケット

(ソケット仕様のみ)

型名 NQPACK080SD-ND(東京エレテック社製)

QB-80FB-NQ-01T(ルネサス エレクトロニクス社製)同等品

製品内容

・マイコンボード

・DC電源ケーブル (2Pコネクタ片側圧着済み 30cm JST1本

・回路図



※USBケーブル(A - MINI-B)は市販品をご用意願います



取扱説明書は右上「取扱説明書:PDF」よりダウンロード(保存)してご利用下さい
(拡充や訂正のため内容は不定期に更新される事があります)

別売 ACアダプタ+3.3V(JST):\1,800+消費税  ACアダプタ+5V(JST):\1,800+消費税 その他オプション品はこちら その他LCD搭載製品はこちら

下記マイコン搭載品をご希望の方は、ご相談下さい

マイコン型番 ROM データ
フラッシュ
RAM
R5F10WMAAFB 16KB 4KB 1KB
R5F10WMCAFB 32KB 1.5KB
R5F10WMDAFB 48KB 2KB
R5F10WMEAFB 64KB 4KB
R5F10WMFAFB 96KB 6KB
