 専用サンプルプログラム公開!      オンチップデバッグエミュレータ(USBOCEシリーズ)対応!

 RL78/G13マイコン搭載ボード

HSB78G13-20Bシリーズ

直付仕様価格                     ソケット仕様価格

\6,500+消費税         \51,500+消費税

特徴

USBシリアル変換搭載製品  RoHS対応製品

ルネサス エレクトロニクス社製マイコンRL78/G13(20ピン)を実装

低消費電力,低電圧(1.6〜5.5V)動作対応

USBインタフェース(USB MINI-B)搭載(USBシリアル変換)

USBシリアル変換IC搭載によりパソコンと簡単接続※1

USBバスパワー使用で別電源不要、持ち運びも便利

USBバスパワー用のポリスイッチリセッタブルヒューズ搭載

フラッシュメモリ書込みインタフェース(20P)搭載

    弊社高速オンボードプログラマと接続

エミュレータインタフェース(14P)搭載

    ルネサス エレクトロニクス社製E1,E20にて動作確認済み

   オンチップデバッグエミュレータ(USBOCEシリーズ) 対応new!

  弊社高速オンボードプログラマ(別売変換ケーブル併用と接続

拡張I/O(34P×2  コネクタ未実装)搭載可能

評価用LED※22つ搭載

評価用ボタンスイッチ2つ搭載

ソケット仕様でフルICEにも対応※3

回路図添付

専用サンプルプログラムをWEBで公開



※1 電源電圧が1.65未満の場合、USBシリアル変換はご使用できません

※2 電源電圧を3V以下にした場合、評価用LEDは点灯致しません

※3   ICEによってはソケットの仕様が変更になる場合がございますので、ご確認の上
    ご注文願います。また、ICEによってはコネクタ等に干渉する場合がございますので
    ご注意下さい。

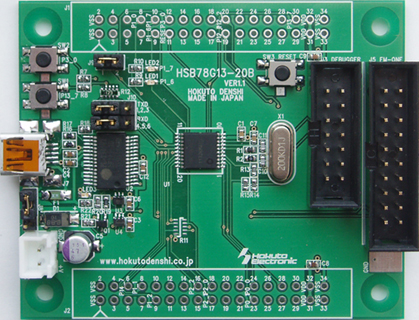

拡大写真はこちら

・基板バージョンは実際とは異なる場合がございます。
また、機能向上の為、仕様が変更となる場合がございます。

取扱説明書:PDF  REV.1.0.1.0 (2013.12.4 更新)



専用サンプルプログラム

統合開発環境向プロジェクトファイル(2種類)

(搭載可能マイコン共通でご利用可能です)



Cube Suite+ (ルネサス エレクトロニクス社製)

・プロジェクトファイル一式(自己解凍圧縮済)EXE

・専用サンプルプログラムの使い方PDF (2013.4.24更新)

IAR Embedded Workbench (IARシステムズ社製

・プロジェクトファイル一式(自己解凍圧縮済)EXE

・専用サンプルプログラムの使い方PDF (2013.4.24更新)



製品概略

製品型名 直付仕様

HSB78G13-20B(R5F1006EASP)

ソケット仕様 HSB78G13-20B-S(R5F1006EASP)

搭載マイコン

RL78/G13グループ :R5F1006EASP

パッケージ 20ピン・プラスチック SSOP(7.62mm(300))

メモリ ROM:64KB データフラッシュ:4KB RAM:4KB
入力電源電圧 DC1.6V〜5.5V

搭載クロック

20MHz
USBシリアル変換IC 型名 PL-2303HXD(Prolific社製)

ボード外寸

58×70mm(突起部含まず)

実装ソケット

(ソケット仕様のみ)

型名 QB-20SP-NQ-01T(ルネサス エレクトロニクス社製)
製品内容

マイコンボード

DC電源ケーブル (2Pコネクタ片側圧着済み 30cm JST1本

回路図



※USBケーブル(A - MINI-B)は市販品をご用意願います



取扱説明書は右上「取扱説明書:PDF」よりダウンロード(保存)してご利用下さい
(拡充や訂正のため内容は不定期に更新される事があります)

別売 ACアダプタ+3.3V(JST):\1,800+消費税     ACアダプタ+5V(JST):\1,800+消費税 その他オプション品はこちら その他USB搭載製品はこちら

下記マイコン搭載品をご希望の場合は、ご相談下さい

マイコン型番 ROM データ
フラッシュ
RAM
R5F1006AASP 16KB 4KB 2KB
R5F1006CASP 32KB 2KB
R5F1006DASP 48KB 3KB
R5F1016AASP 16KB - 2KB
R5F1016CASP 32KB 2KB
R5F1016DASP 48KB 3KB
R5F1016EASP 64KB 4KB
