HSB78G10-10



・基板バージョンは実際とは異なる場合がございます。
また、機能向上の為、仕様が変更となる場合がございます。

直付仕様価格

\220+消費税

「HSB78G10-1」から「HSB78G10-10」に製品型名が変わりました。価格、仕様の変更はございません。(2014.7.25)

<ご案内>

2014.8.5 new!

2014年8月5日ご注文分より、本製品搭載マイコンの型番が変更になりました。

変更前                変更後

R5F10Y16ASP(サンプル品) → R5F10Y17ASP(サンプル品)

従来品「R5F10Y16ASP」をご希望の場合は、ご注文時に別途お問合せ下さい。

2013.8.6

本製品に搭載しているマイコンはサンプルマイコンとなります。機能評価のみの用途でご使用下さい。

特徴

RL78/G10(10ピン)標準ピッチ変換ボード(HSB78G10-10)はマイコンピンをそのままI/Oに対応。

「RL78/G10(10ピン)標準ピッチ変換ボード」ブレッドボード挿入型 RL78/G10エミュレータ(USBOCE-RL78-1-B)
レッドボード上に接続してご利用できます。
※1

ブレッドボード挿入型 E1接続コネクタ(TOE1:別売オプション)をご使用することでお手持ちのE1※2に接続可能です。

※1 ブレッドボードに接続する際は、付属の細ピンヘッダを各ボードにハンダ付けが必要

※2 E1エミュレータ(ルネサス エレクトロニクス社製)

製品概略

本製品はRL78/G10(10ピン)マイコンを標準ピッチに変換したボードです。

製品型名

HSB78G10-10

搭載マイコン

RL78/G10グループ

10ピン・プラスチックLSSOP(4.4×3.6mm, 0.65mmピッチ)



マイコン型番* R5F10Y17ASP
コード・フラッシュ・メモリ 4KB
RAM 512B

*2014.8.5 搭載マイコン変更

ボード電源電圧 DC2.0V〜5.5V (I/Oインタフェースの「VCC」「VSS」より供給)

ボード外寸

10×12mm
製品内容

変換ボード

・細ピンヘッダ 1個(10ピン 1列  2.54ピッチMIL規格準拠品)



製品資料は下記「資料:PDF」よりダウンロード(保存)してご利用下さい
(拡充や訂正のため内容は不定期に更新される事があります)

製品資料

RL78/G10 (10ピン) 標準ピッチ変換ボード(HSB78G10-10) 資料 :PDF  REV.2.1.0.0 *

 *「必ずお読み下さい」ページが変更となりました。製品資料内容に変更はございません (2014.10.3)





オンチップデバッグエミュレータ(別売)

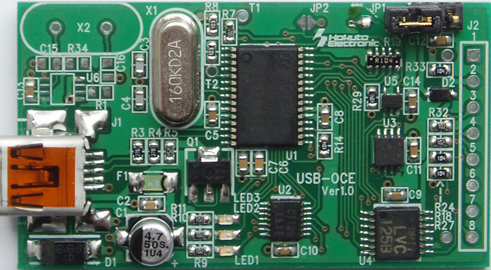

RL78/G10エミュレータ  RoHS対応製品

USBOCE-RL78-1-B

学習用途向けRL78/G10専用オンチップデバッグエミュレータ

オプション (別売)

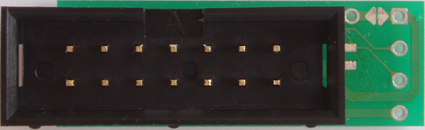

E1接続コネクタ  RoHS対応製品

TOE1

E1エミュレータ用標準ピッチ変換接続コネクタボード


目的 ブレッドボードを用いてLEDルーレットをつくる(LEDを順次点灯させる)
準備するもの

エミュレータはUSBOCE-RL78G-1-Bを使用する

・HSB78G10-10(本製品)

USBOCE-RL78-1-B (オンチップデバッグエミュレータ 別売)

・ブレッドボード

・LED   5個

・抵抗  1KΩ 6個

・積層セラミックコンデンサ 0.1μF 1個

・線  適当数

・USBケーブル(MINI-B)

手順例

1.「サンプルプログラム(CubeSuite+用)」、「USBドライバ」を北斗電子WEBからダウンロードする

2.「CubeSuite+(統合開発環境)」をルネサス エレクトロニクス株式会社WEBからダウンロードする

3.ブレッドボード上で配線をする (配線例)

4.「CubeSuite+」、「USBドライバ」をパソコンにインストールする

5.パソコンと「USBOCE-RL78-1-B」を接続する (接続例)

6.サンプルプログラム内の「RL78G10_DEMO.mtpj」を起動する

7.「CubeSuite+」でデバッグ・ツールの接続及びダウンロード後、プログラムを実行(LEDルーレットが動き出す)

(サンプル動画)

既に「CubeSuite+」と「USBドライバ」のダウンロード及びインストールがお済な場合は不要です。

サンプルプログラム

(CubeSuite+用)

RL78G10_ROM4k_DEMO.exe  new! (USBOCE-RL7-1-B用、対象デバイス:R5F10Y17ASP

任意の場所に保存しご使用ください

対象デバイス:R5F10Y16ASP(従来品)をご利用の場合は下記サンプルをご使用ください

RL78G10_DEMO.exe

USBドライバ

USBOCE_PC_driver.exe

任意の場所に保存しご使用ください



●配線及び接続イメージ

 USBOCE-RL78-1-Bを使用する場合 (HSB78G10-10とUSBOCE-RL78-1-Bとの配線)

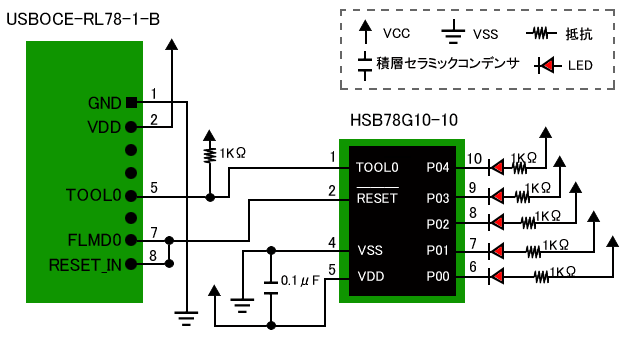

配線イメージ回路



ブレードボード上での配線

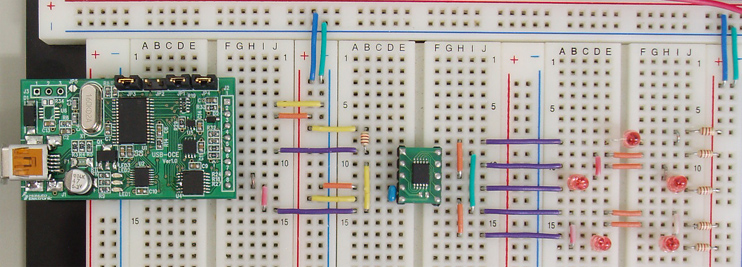

ブレッドボード配線例

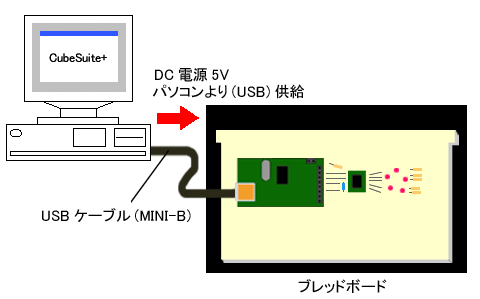

接続イメージ



●サンプル動画

実際に組み立てからサンプルプログラムを動かした時の映像を下記からご覧いただけます。






HSB78G10-10のみもしくは、HSB78G10-10とTOE1との組合せでのご注文の場合は、お支払金額にかかわらず

別途「荷具運送経費」として一律\1,000+消費税がかかります。
