 M16C/28グループ、M16C/29グループマイコン搭載ボード

HSB16C29-64S

M16C/28, 29グループ

直付仕様価格                       ソケット仕様価格

\25,000+消費税         \65,000+消費税

特徴
CAN機能搭載製品M16C/29グループのみ RoHS対応製品M30281FCHP、M30291FCHPのみ対応

ルネサス エレクトロニクス社製マイコンM16C/28もしくはM16C/29(64ピン)を搭載

CAN インタフェース1ch 搭載(M16C/29グループのみ)

CANインタフェース用トランシーバIC実装済み、CANネットワークに即参加可能
フラッシュインタフェース(20P)搭載

  弊社高速オンボードプログラマと接続

エミュレータインターフェース(10P)搭載、付属の10-14P 変換コネクタ装着可能

ルネサス エレクトロニクス社製E8aで動作確認済み

I/Oコネクタ(50P×2)搭載

評価用LED8つ搭載

評価用押しボタンスイッチ4つ搭載
ソケット仕様にも対応

回路図添付





ICEによってはソケットの仕様が変更になる場合がございますので、ご確認の上
 ご注文願います。また、ICEによってはコネクタ等に干渉する場合がございますので
 ご注意下さい。

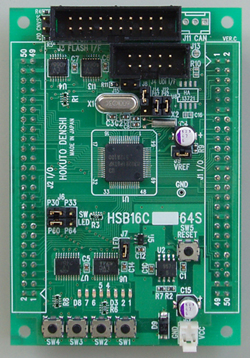

拡大写真はこちら

写真は実際とは異なる場合がございます。
また、機能向上の為、仕様が変更となる場合がございます。

M16C/28グループはCANコネクタ等
CAN関連部品が未実装となります。

共通基板はこちら

HSB16C29-64S(M16C/5L,56グループ)

HSB16C29-64S(M16C/5M,57グループ)

取扱説明書:PDF

REV.4.1.0.0 (2014.11.13 更新)

<ご案内>

2014.10.09 一部実装コネクタがJAE社製になりましたnew!

対象コネクタ :2ピン、3ピン (2ピンコネクタはJST社製からの変更)

2014年10月20日以降発送分より変更。詳細は「実装コネクタ変更のご案内」をご確認下さい。

※別売オプションを購入の際は、お手持ちのボードに実装されているコネクタに応じてご注文頂きます様お願いいたします

2013.07.31 一部実装コネクタがJST社製になりました

2013年8月7日以降ご注文分より変更

対象コネクタ :2ピン

製品概略

製品型名 製品型名一覧表をご覧下さい

搭載可能マイコン

M16C/28,29グループ

パッケージ PLQP0064KB-A

※マイコン型名は製品型名一覧表をご覧下さい

ボード電源電圧 DC5VもしくはDC3.3Vから5V

搭載クロック

メインクロック:20MHz

サブクロック:32.768kHz

CANトランシーバ

(CAN機能ありマイコン搭載のみ)

型名 R2A25416SP (ルネサス エレクトロニクス社製、又は同等品)
リセットIC 型名 RNA51957BFP (ルネサス エレクトロニクス社製、又は同等品)

外寸

60.96×88.9mm(突起部含まず)

実装ソケット

(ソケット仕様のみ)

型名  NQPACK064SD-ND  (東京エレテック社製)
製品内容

・マイコンボード

・DC電源ケーブル(2Pコネクタ片側圧着済み 30cm:JAE) 1本
・3P通信ケーブルCAN用 3Pコネクタ片側圧着済み 1.5mJAE) 1本

 (M16C/29グループマイコン搭載ボードのみ付属)

・10-14P変換コネクタ 1個

・回路図



2013年9月25日発送分より取扱説明書はダウンロード版になりました
右上「取扱説明書:PDF」よりダウンロード(保存)してご利用下さい
(拡充や訂正のため内容は不定期に更新される事があります)



製品型名一覧表

製品型名

マイコン
搭載種別
価格

搭載マイコン

ボード
電源電圧

マイコン
グループ
マイコン型番 ROM

データ

フラッシュ

RAM

CAN
機能数

HSB16C29-64S(M30281F6HP) 直付 \25,000
+
消費税

M16C/28

M30281F6HP 48KB 4KB 4KB なし DC3.3V〜
5V
HSB16C29-64S(M30281F8HP) M30281F8HP 64KB
HSB16C29-64S(M30281FAHP) M30281FAHP 96KB 8KB
HSB16C29-64S(M30281FCHP) M30281FCHP 128KB 12KB
HSB16C29-64S(M30291FAHP)

M16C/29

M30291FAHP 96KB 8KB 1ch DC5V
HSB16C29-64S(M30291FCHP) M30291FCHP 128KB 12KB
HSB16C29-64S(M30291FCTHP) M30291FCTHP 128KB
HSB16C29-64S-S(M30281F6HP) ソケット \65,000
+
消費税

M16C/28

M30281F6HP 48KB 4KB 4KB なし DC3.3V〜
5V
HSB16C29-64S-S(M30281F8HP) M30281F8HP 64KB
HSB16C29-64S-S(M30281FAHP) M30281FAHP 96KB 8KB
HSB16C29-64S-S(M30281FCHP) M30281FCHP 128KB 12KB
HSB16C29-64S-S(M30291FAHP)

M16C/29

M30291FAHP 96KB 8KB 1ch DC5V
HSB16C29-64S-S(M30291FCHP) M30291FCHP 128KB 12KB
HSB16C29-64S-S(M30291FCTHP) M30291FCTHP 128KB

M16C/28グループ、M16C/29グループ、CAN機能1ch、CANなし等の区別はマイコン型番によって区別いたします。

 動作周囲温度違いマイコンも搭載可能です。

別売  ACアダプタ+5V(JAE)注  :\1,800+消費税        ACアダプタ+3.3V(JAE)注  :\1,800+消費税    その他オプション品はこちら

マイコンボード購入時期により実装コネクタが異なります。お手元のマイコンボード実装コネクタ形状をご確認の上お求め下さい。

コネクタ形状は「実装コネクタ変更のご案内ページ」をご参照下さい。

その他CAN搭載マイコンボードはこちら
