書込み手順

作成したプログラムをマイコンに書き込む手順を説明します。

�@\PUPPY\WRITERのwr36XX.exeをダブルクリックします。

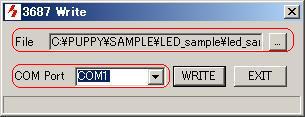

�AFILEに作成したHKTファイル、COMに使用するシリアルポートを選択します。(図1)

図1

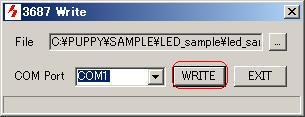

�BWRITEボタンを押します(図2)　図3のようなメッセージが表示されます。

図2

図3

�CBaseBoadのジャンパ、スイッチを設定して書き込みモード(ブートモード)に設定します。(図4)
　　　　J6　RS232側　　SW2　FWE側

図4

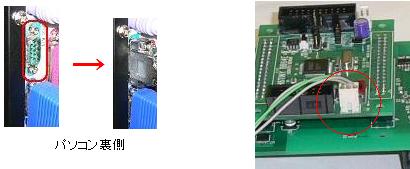

�DJ4にシリアルケーブルを接続し�Bで指定したパソコンのCOMポートと接続します。(図5)

図5

�EPUPPYの電源を入れます。(図6)

図6

�F図5のメッセージのOKを押します。書込みが開始され、終了すると図7のメッセージが出ます。

図7

�GPUPPYの電源を切り、SW2を元に戻します。

書込みが失敗すると図8のようなメッセージが出ます。たいていの場合ジャンパやスイッチの設定間違いです。�Cの手順を確認してください。

図8
