過去にキャンペーンで配布していたボードの一覧です。

フルカラーLEDコントロールボード	RL78_WRITER	SC1602_LCD

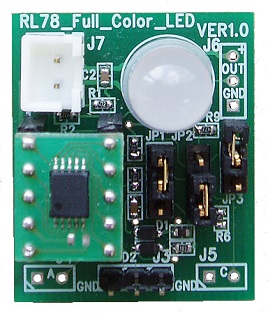

●●フルカラーLEDコントロールボード●●

取扱説明書　：PDF REV.1.0.0.0

本製品はRL78/G10（10pin）のマイコン(R5F10Y17)を搭載したボードで、マイコンボードやPCからUART（シリアル）データを受信してLEDの色や明るさの制御が可能です。

また、パルスカウンタ、温度計、電圧計の動作をジャンパ切替で選択出来る事が特徴です。

そして、デイジーチェーン接続をしてLEDを追加する事により複数のLED制御が可能になります。

（サンプルプログラムでは最大30個まで制御可能）

更に、PL9823（砲弾型）/WS2812（フラットパッケージ）のLEDをサンプルプログラムのコンパイルオプションで選択出来る、コンパクトながらに多機能なアクセサリボードです。

※本ボードにはPL9823を搭載しています

※実物のマイコンは直付け仕様です

●●RL78_WRITER●●

取扱説明書　：PDF REV.1.0.0.0

Renesas Flash Programmer 3.01と組み合わせてRL78マイコンに書き込みを行うボードです。

・当社製USB-1S又は市販のUSB-Serial変換機器と組み合わせて使用

・RL78グループのマイコンボードのE1向け14Pコネクタと接続して書き込み可能

・RL78/G10の10ピン、16ピン又はRL78/G12の20ピンのピッチ変換ボードを直接挿して書き込み可能

・ジャンパ変更によりRFP2.Xとの組み合わせでも使用可能

※ターゲット接続用の14Pフラットケーブルは付属致しません

HSB78G10-10に
書き込みを行う場合

HSB78G10-16-WSに
書き込みを行う場合

HSB78G12-20-WSに
書き込みを行う場合

●●SC1602_LCD●●

取扱説明書　：PDF REV.1.0.0.0

マイコンボードやPCからUART（シリアル）で文字列を送信することによりSC1602タイプのLCDに表示を行うボードです。

・UARTの受信信号をSC1602の4bitモード制御信号に変換

・ボード上にコントラスト電源用の電圧生成回路を搭載している為、3V電源でも5VタイプのLCDの表示が可能

・バックライト制御回路によりバックライト付きLCDの明るさを0-100%で変更可能

※SC1602タイプのLCDは付属致しません
