 好きなCPUと部品を載せ、自分の好きな所へ配線が可能!
 自分ではんだ付けをしたオリジナルボードを作成しよう!
  製品内容

・基板(1枚〜)

回路図
(※部品とマイコンはお客様ご自身でご用意下さい)
 ◆ RoHS基板 \2,000+消費税

  種類に関係なく、パッケージの条件を満たしている面実装タイプのマイコンやFPGA、CPLDなどの集積ユニットが使用可能

小サイズ基板ながらも、一部分がユニバーサル状になっており電子部品の取り付けが簡単

条件さえ満たせば、好きなマイコンと部品、配線で自分だけのオリジナルボード制作が可能

使用集積ユニットの条件

48ピン PLQP0048KB-A(48P6Q-A)
64ピン PLQP0064KB-A(64P6Q-A)
80ピン PLQP0080KB-A(80P6Q-A)

※ 0.5mmピンピッチ





 用意するもの  半田ごて(推奨の太さ0.3mm)、半田、ピンセット等
 あると便利なもの  フラックス

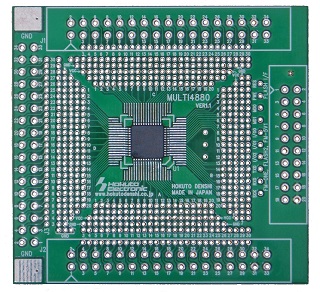

写真1. 基板だけの状態 写真2. 部品を実装して、ジャンパ配線した状態


※写真は試作のもので製品とは一部異なります

  詳しくは、MULTI4880ハンダレクチャー(PDF)をご欄下さい
