ルネサス エレクトロニクス社製 R8C/L3AAマイコン搭載 LCD機能搭載 RoHS対応製品

LCDスタータキットR8C/L3A

価格

\20,000+消費税

特徴

 R8C_CPUコアを搭載したシングルチップマイコンを採用

 LCD駆動制御回路を搭載したCPUで、セグメントLCDを簡単に制御可能

 最大14文字が表示可能なセグメントLCDを2つ搭載

 FLASHインタフェース・デバッグインタフェース実装済み

LCDテキスト・LCD資料が付属

回路図添付



※ こちらのパッケージにはICE用ソケット仕様はご用意しておりません



<ご案内>

2014.10.09 一部実装コネクタがJAE社製になりましたnew!

2014年10月20日以降発送分より変更

対象コネクタ :2ピン、3ピン

詳細は「実装コネクタ変更のご案内」をご確認下さい

※別売オプションを御購入の際は、お手持ちのボードに実装されているコネクタに応じてご注文頂きます様お願いいたします



【CD内容】

・LCD表示デモ  ・アセンブラ Cコンパイラ ・内蔵ROM書込みソフト

・取扱説明書 ・LCDテキスト

ボード単体販売はこちら

拡大写真はこちら

・基板バージョンは実際とは異なる場合がございます。
また、機能向上の為、仕様が変更となる場合がございます。

取扱説明書:PDF REV.1.1.0.0(2015.6.15更新

製品カタログ:PDF

仕様概略

製品型名 LCDスタータキットR8C/L3A
実装マイコン R5F2L3ACANFP

直付仕様価格

\20,000+消費税

実装セグメントLCD

14セグメント8桁 VIM-878-DP (VARITRONIX社製)

内蔵ROM  128KB(+データフラッシュ4KB)
内蔵RAM  10KB
実装クロック

メインクロック:20MHz

サブクロック:32.768KHz

ボード電源電圧   DC3.3V
ボード寸法 90.00×106.00mm(突起部含まず)

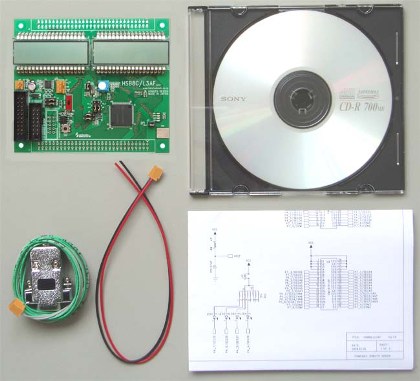

製品内容

・マイコンボード

・付属CD ※取扱説明書はPDF形式で収録

・DC電源ケーブル(2Pコネクタ片側圧着済み 30cmJAE) 1本

・専用RS232C通信ケーブル(3P-Dsub9P約1.5mJAE1本

・回路図

別売 ACアダプタ+3.3V(JAE):\1,800+消費税

マイコンボード購入時期により実装コネクタが異なります。お手元のマイコンボード実装コネクタ形状をご確認の上お求め下さい。

コネクタ形状は「実装コネクタ変更のご案内ページ」をご参照下さい。

  ボード単体販売

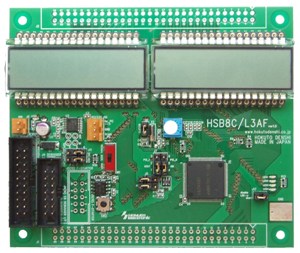

HSB8C/L3AF \18,000+消費税    取扱説明書:PDF LCD機能搭載 RoHS対応製品

【製品内容】

・マイコンボード

・DC電源ケーブル(2Pコネクタ片側圧着済み 30cm:JAE 1本

・3P通信ケーブル(RS232C用・コネクタ片側圧着済み 1.5m:JAE) 1本 *
・取扱説明書

・回路図



 注1:*ボード単体販売時は、LCDスタータキットR8C/L3Aの付属品の

  「専用RS232C通信ケーブル(3P-Dsub9P1.5m」から

  「3P通信ケーブル(RS232C用・コネクタ片側圧着済み 1.5m)」に

  変わります。





 注2:ソフトCDは付属されません。



拡大写真はこちら
