ルネサス エレクトロニクス社製 SH-DSP7615搭載  μITRON3.0準拠リアルタイムOS・TCP/IPプロトコル搭載

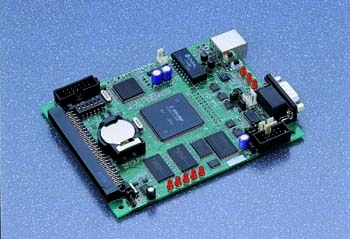

イーサネットボードキット

価格

\53,000+消費税

特徴

10/100BASE-T接続可能

ユーザプログラムは拡張高速SRAMで動作可能

組込みマイコンボードに、また拡張バスを使った増設利用も可能

回路図添付

<ご案内>

2014.10.09 一部実装コネクタがJAE社製になりましたnew!

2014年10月20日以降発送分より変更

対象コネクタ :2ピン、3ピン、4ピン

詳細は「実装コネクタ変更のご案内」をご確認下さい

※別売オプションを御購入の際は、お手持ちのボードに実装されているコネクタに応じてご注文頂きます様お願いいたします

・基板バージョンは実際とは異なる場合がございます。
また、機能向上の為、仕様が変更となる場合がございます。

イーサネットボードキット

取扱説明書PDF

REV.2.1.0.0(2015.4.28更新)



【CD内容】

HKT Cコンパイラ・アセンブラ  簡易モニタ 参考ソフト・デモソフト 取扱説明書HTTPサーバ資料

*2013.8.29月よりPDF形式にてCD収録

ボード単体販売 HSB7615IT 価格\48,000+消費税

μITRON3.0準拠

RUN・READY・WAIT以外に、DORMANT・SUSPEND・WAIT-SUSPEND有り

レベルのSのシステムコールが使用可能

イベントフラグ待ち・セマフォ待ち・メールボックス受信待ち・スリーブにはタイムアウト機能も可能





仕様概略

実装マイコン

SH7615(HD6417615ARF) 内蔵RAM X-RAM:4KB、Y-RAM:4KB

クロック

4倍動作時:58.9824MHz 実装クリスタル:14.7456MHz

拡張FLASH 128KB(128k×8bit)
拡張EEPROM 2MB(1M×16bit)
拡張SRAM 1MB(256k×32bit)
RTC RS5C62-E2(リコー社製)
Ethernet 10/100BASE-T 1ch
RS232C I/F DOS/V 9P:1ch 10P:1ch
RS485 I/F 3P:1ch
電源 5V
ボード寸法 122×95mm
製品内容

・マイコンボード

・付属CD

・専用RS485ケーブル(3Pコネクタ片側圧着済約1.5mJAE) 1本

・専用シリアルケーブル(4Pコネクタ片側圧着済約1.5mJAE) 1本

・専用RS232Cケーブル(DsubP仕様) 1本

・DC電源ケーブル(2Pコネクタ片側圧着済約30pJAE) 1本

・回路図

取扱説明書、HTTPサーバ資料は2013.8.29よりPDF形式にてCD収録

ITRONとは機器組込みシステム用リアルタイムOSと、それに関する仕様の標準化を指し、特定の商品・商品群を指す名称ではありません

TRON"The Real-time Operating system Nucleus" の略称 ITRON"Industrial TRON" の略称

◆搭載OSは道立工業試験場と共同開発したものです

◆TCP/IPプロトコルスタックは潟泣lサス北日本セミコンダクタ社製「Hi Communication Engine」評価版です

別売 ACアダプタ+5V(JAE):\1,800+消費税



マイコンボード購入時期により実装コネクタが異なります。お手元のマイコンボード実装コネクタ形状をご確認の上お求め下さい。

コネクタ形状は「実装コネクタ変更のご案内ページ」をご参照下さい。



 その他Ether搭載マイコンボードはこちら
