ルネサス エレクトロニクス社製 SH-DSP7410搭載

DSPとマイコンが1パッケージの高機能プロセッサ 最大78MIPS/120MOPS(マイコン/DSP)

SH-DSP7410入門キット

価格

\7,800+消費税*1

特徴

モニタはSH-DSP内蔵メモリに書込み済み

PCからボードへデータ受取り・DSPの演算結果をPCへ送信

システムコール搭載

回路図添付



【CD内容】

アセンブラ 簡易モニタ 参考ソフト・デモソフト

*1 お支払金額、税別10,000円未満の場合は送料(荷具運送経費)\1,000+消費税がかかります

・基板バージョンは実際とは異なる場合がございます。
また、機能向上の為、仕様が変更となる場合がございます。

詳細資料 PDF



仕様概略

実装マイコン

SH-DSP7410(HD6437410)

内蔵ROM:モニタ書込み済み

内蔵RAM X-RAM:4KB Y-RAM:4KB

クロック

4倍動作時:58.9824MHz 実装クリスタル:14.7456MHz

メモリの拡張性 有り 最大空間64MB
リセット パワーオンリセット、マニュアルリセット
RS232C I/F 10P:1ch
電源 3V ※付属DC電源ホルダで単3×2本
製品内容

・マイコンボード

・付属CD

・専用RS232Cケーブル

・DC電源ホルダ

・取扱説明書(2部)

・回路図

SH-DSP7410入門キット: 販売終了予定

販売終了予定…在庫なくなり次第販売終了予定品

(販売終了後もお客様からのマイコンご支給等で対応が可能な場合がございます。)

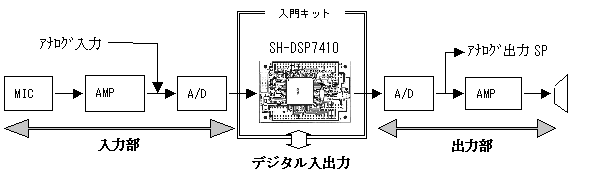

ブロック図

※本キットでは入出力をPCのRS232Cを通し簡略化してお試し頂けます ※上図の構成のように実用的な使い方では別途入出力部のご用意が必要となります
