ルネサス エレクトロニクス社製 SH7124F搭載   SHマイコンスタータキット

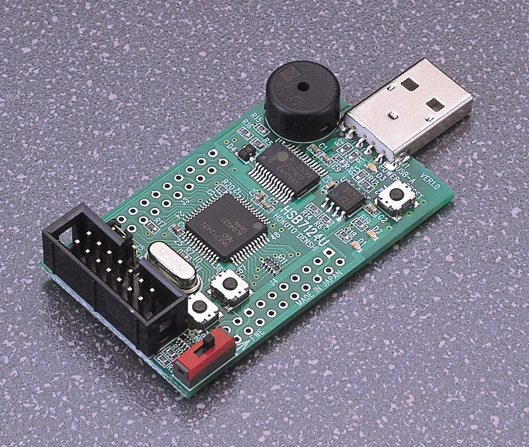

HSB7124Uスタータキット

・基板バージョンは実際とは異なる場合がございます。
また、機能向上の為、仕様が変更となる場合がございます。

取扱説明書:PDF

REV.4.0.0.0 (2013.10.7更新)

直付仕様価格

\5,800+消費税*1



特徴

USBシリアル変換搭載製品  RoHS対応製品

USBコネクタを直接パソコンに差し込み使用可能

USBから直接電源供給

評価用SW・LED・ブザー実装、各種サンプルプログラム付属

H-UDI(14P)ルネサス エレクトロニクス社製E10A-USB動作確認済み

ルネサス エレクトロニクスのセミナに採用

準備簡単・教材に最適

回路図添付



*1 お支払金額、税別10,000円未満の場合は送料(荷具運送経費)\1,000+消費税がかかります



CD内容

  • HKT Cコンパイラ*・アセンブラ

  • 参考ソフト、デモソフト

  • 内蔵ROM書き込みソフト

  • USBシリアル変換ドライバ

*CDに収録されているCコンパイラは64bit版のWindowsには対応しておりません

仕様概略

実装マイコン

SH7124F(R5F71243N50FPV) 内蔵ROM:128KB 内蔵RAM:8KB

クロック

12.5MHz

インタフェース
USBシリーズAコネクタ
デバックI/F   H-UDI(14P):E10Aでの動作確認済み
マイコン信号取り外し用ラウンド コネクタ取付け可能(20P+20P)
評価用I/O 入力用スイッチ:2   出力用LED:2  出力用ブザー:1
USB-シリアル変換 PL-2303HXD
電源 5V (USBより供給)
ボード寸法 35.56×56.69mm
製品内容

・マイコンボード:HSB7124U

・付属ソフトCD

・回路図

取扱説明書は2013.10.7よりPDF形式にてCD収録のみとなります
