株式会社北斗電子製ルネサスエレクトロニクス H8S/2166, H8S/2168, H8S/2378, H8S/2437搭載スタータキット

ルネサスエレクトロニクス社製 H8S/2000シリーズ搭載

H8S/2166Fスタータキット（販売終了致しました）

H8S/2168Fスタータキット

H8S/2378Fスタータキット

H8S/2437Fスタータキット

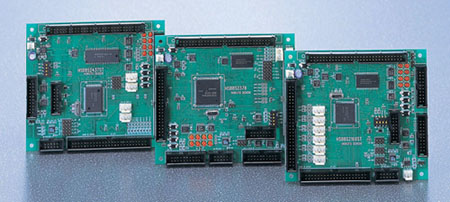

ルネサスエレクトロニクス社製H8S/2000シリーズを実装した評価用キットです。

デバッグインタフェースやマイコン内蔵ROMへプログラム書込みインタフェース、RS232Cインタフェース等、すぐにご利用戴けるマイコンボードにサンプルプログラム、簡易モニタが付属します。マイコンソケット仕様^*製品は、マイコンの乗せ換えによる互換マイコンの評価やフルICEでのご活用も可能です。

*ソケット仕様型名は型名後ろに「-S」を付記します

特徴

■FLASHインタフェース（20P）からオンボードプログラマで書込み可能

■H-UDIインタフェース（14P）：ルネサスエレクトロニクス社製E10A動作確認済

■ICEソケット仕様対応可能（マイコン乗せ換え評価可能）

■回路図添付

基板バージョンは実際とは異なる場合がございます。
また、機能向上の為、仕様が変更となる場合がございます。

仕様概略

製品名

H8S/2166Fスタータキット販売終了
H8S/2168Fスタータキット販売終了予定

H8S/2378Fスタータキット
販売終了予定

H8S/2437Fスタータキット

販売終了予定

直付仕様価格
ソケット仕様価格

\30,800(税別\28,000)
\74,800(税別\68,000)

別途お問い合わせください(税別-)
別途お問い合わせください(税別-)

PDF

商品案内

取扱説明書

REV.4.0.0.0 (2014.8.19 更新)

商品案内

実装マイコン

内蔵ROM/RAM

パッケージ

H8S/2166F

512KB/40KB

TFP-144

H8S/2168F

256KB/40KB

TFP-144

H8S/2378F

512KB/32KB

FP-144H

H8S/2437F

256KB/16KB

FP-128B

クロック

8.25MHz（4逓倍33MHz動作）

8.25MHz

20MHz

SRAM

R1RW0416DSB-2LR　1個

512KB（256K×16bit）

R1RW0416DSB-2LR　1個

512KB（256K×16bit）

M5M56416DJ-10　1個

128Kbit（64K×16bit）

FLASH I/F（20P）

H-UDI I/F（14P）

RS232C （10P）

RS485（3P）

IIC I/F（4P×4）

●

・モニタ

・サンプル（LED）

・モニタ

・サンプル（LED）

・取扱説明書(PDF)

・モニタ

・サンプル（LED）

付属品

・マイコンボード

・付属CD

・DC電源ケーブル

・専用RS232Cケーブル(JAE)

・RS485インタフェース用ケーブル(JAE)

・IICインタフェース用ケーブル*1

（4Pコネクタ片側圧着済み　50cm　6本：JAE）

・取扱説明書

・回路図

・マイコンボード

・付属CD

・DC電源ケーブル

・専用RS232Cケーブル

・IICインタフェース用ケーブル*1

（4Pコネクタ片側圧着済み　50cm　2本）

・回路図

取扱説明書は2014.8.19より
PDF形式にてCD収録となります

・マイコンボード

・付属CD

・DC電源ケーブル

・専用RS232Cケーブル

・IICインタフェース用ケーブル*1

（4Pコネクタ片側圧着済み　50cm　4本）

・取扱説明書

・回路図

　販売終了　　 …販売終了品（販売終了後もお客様からのマイコンご支給等で対応が可能な場合がございます。別途お問合せ下さい。）

　販売終了予定　　 …在庫がなくなり次第販売を終了いたします

*1 IIC I/F用ケーブルは長さが1.5mから50cmに仕様が変更となっております（2011年9月12日以降）

H8S/2166Fスタータキット、H8S/2168Fスタータキット一部実装コネクタがJAE社製になりました(2014.10.09)

対象コネクタ　：2ピン、3ピン、4ピン 2014年10月20日以降発送分より変更。詳細は「実装コネクタ変更のご案内」をご確認下さい

別売オプションを御購入の際は、お手持ちのボードに実装されているコネクタに応じてご注文頂きます様お願いいたします

別売　　ACアダプタ+3.3V*2：\1,980（税別\1,800）

*2 H8S/2166Fスタータキット、 H8S/2168Fスタータキットは「ACアダプタ+3.3V(JAE)」になります。

尚、マイコンボード購入時期により実装コネクタが異なります。お手元のマイコンボード実装コネクタ形状をご確認の上お求め下さい。

コネクタ形状は「実装コネクタ変更のご案内ページ」をご参照下さい。
