ルネサス エレクトロニクス社製 H8SX/1622F搭載         ルネサスのセミナに採用

H8SX/1622EVスタータキット

直付仕様価格                     ソケット仕様価格

\45,000+消費税       \85,000+消費税

特徴

USBシリアル変換搭載製品

16ビットΔΣA/Dコンバータ内蔵マイコンを搭載

評価用SW・LED・ブザー実装、各種サンプルプログラム付属

H-UDI(14P)ルネサス エレクトロニクス社製E10A-USB動作確認済み

準備簡単・教材に最適

ソケット仕様対応可能(マイコン乗せ換え評価可能)

回路図添付

※本製品は、被測定用擬似電圧(可変)回路付きです。
  本ボードだけで動作確認が出来ます。







・基板バージョンは実際とは異なる場合がございます。
また、機能向上の為、仕様が変更となる場合がございます。

詳細資料PDF  (2014.10.9更新)

カタログ:PDF

製品概略

製品型名 製品型名一覧表をご覧下さい
実装マイコン

H8SX1622グループ

パッケージ LQFP-144  (PLQP0144KA-A (FP-144LV))

※マイコン型名は製品型名一覧表をご覧下さい

クロック

12.5MHz

搭載I/O

・FLASH インタフェース(20PIN)
・デバッグインタフェース(E10A-USB接続用14PIN)
・LCDインタフェース

・オーディオ入力

・オーディオ出力
・MIC

・LED(7つ)

・入力スイッチ(4つ)

電源 単3電池 4本(6V)
電圧分布 マイコン電源(VCC:3.3V、AVCC:3.3V)
LCD、一部のディジタルIC電源(+5V)
※これらの電圧は電池より生成されています
電流可変ボリューム 被擬似測定回路用
ボード寸法 92.0×117.08mm (突起部含まず)
製品内容

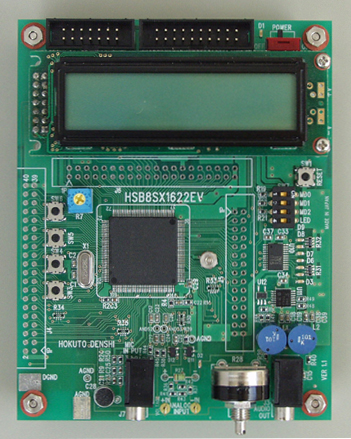

・マイコンボード:HSB8SX1622EV

・USB FLASH IF ボード

・付属ソフトCD

USBケーブル(A - MINI-B)
・ワニ口付きテストケーブル(赤、黒)

・ジャンパピン

・回路図 (取扱説明書は付属CD内にPDF形式で収録されています)

CD内容

・アセンブラ Cコンパイラ

・参考ソフト,デモソフト
・内蔵ROM書き込みソフト

・USBシリアル変換ドライバ
・取扱説明書

製品型名一覧表

製品型名

マイコン
搭載種別
価格

搭載マイコン

マイコン型番 内蔵ROM 内蔵RAM
H8SX/1622EVスタータキット 直付 \45,000+消費税 R5F61622N50FPV 256KB 24KB
H8SX/1622EVスタータキット-S ソケット \85,000+消費税



その他USB搭載マイコンボードはこちら
