HOME / PRODUCTS / オプション品ご案内 / EyER (記憶型赤外線受信モジュール)




家電用リモコンでなんでも遠隔操作!

 EyER  (アイアール)

価格 \4,760+消費税

取扱説明書:PDF  REV.1.0.3.0

コマンドリファレンス:PDF

カタログ:PDF

記憶型赤外線受信モジュール(IR受光器)

◆ マイコンボードやパソコンを赤外線リモコンでコントロール
◆
テレビ/ビデオ等の家電用リモコンを活用
※1
◆
シンプル操作で16通りの赤外線データを容易に記憶
◆
制御対象マイコンボード HSB/BBシリーズを豊富にラインナップ
※2
◆
約3cm × 3cmの超小型デザインで省スペース

※1  全ての家庭用リモコンとの組み合わせで動作をしているわけではございません。
※2 マイコンボードによっては FLASH I/F(20ピン)に直接取り付けることが出来る場合と、独自の配線が必要な場合がございます。
製品仕様
製品型番 EYER-01
基板外形寸法 縦3(cm)x 横3(cm) (コネクタ部含まず)
電源電圧 5(V)
消費電力 0.05(W)以下
赤外線中心周波数 36.7(kHz)
赤外線スタートパルス範囲 2.2(ms)〜20(ms)
赤外線パルスタイムアウト 30(ms)
赤外線パルスLH閾時間 1.4(ms)
最大記憶赤外線データ長 7(bytes)
赤外線データ比較判別範囲 1〜7(bytes)可変
割り付けチャンネル最大数 16(ch)
ホスト間通信方法 調歩同期シリアル
ホスト間通信設定

データ長8(bits) ストップビット1(bit)
フロー制御/パリティなし
300〜50000(bps)可変
初期値
  J3ジャンパ オープン時:コマンド(SETBPS)による最後の設定速度
                 出荷時9600(bps)
  J3ジャンパ ショート時 :通信速度9600(bps)固定

ホスト間インタフェース 2.54(mm)ピッチ20Pメス
使用可能ホスト

・5Vのシリアルインターフェースを持つマイコンボード

※北斗電子製マイコンボード、BaseBoardシリーズ, HSBシリーズを
   ご使用すると便利です

・パソコン

※EyERオプションPC-ADAPTERが必要

製品付属品  EyER本体…1個、付属CD…1枚

付属CD内容  取扱説明書、コマンドリファレンス PDF形式にて収録

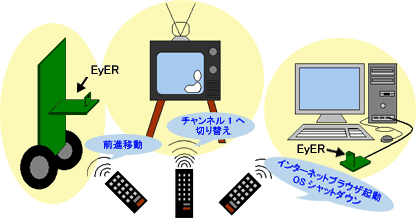

<応用例>

マイコンボードの制御

 一般的なテレビ

  パソコンの制御
 テレビ用の
赤外線リモコン

オプションボード
PC-ADATERはこちら

EyER

プログラム例はこちら



<使用例>

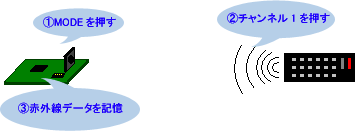

RECモードで楽々チャンネル割付
@RECモードに入った
       ↓
Aリモコンより赤外線照射
       ↓
B赤外線を受信しチャンネル1に
記憶

 ------------------------------------------------------------------------------

全16パターンを記録可能
       ↓

 ------------------------------------------------------------------------------

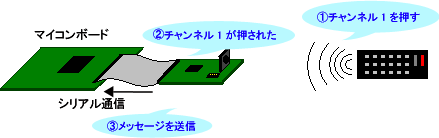

PLAYモードでマイコンボードを遠隔操作
@リモコンより赤外線照射
       ↓
A記憶された赤外線チャンネル1を
受信したと判断
       ↓
Bメッセージをマイコンボードに送信



オプションボード
PC-ADAPTER
 価格\4,000+消費税

「PC-ADAPTER-EyER」から「PC-ADAPTER」に変わりました。価格、仕様の変更はございません。
(2013.6.14)

USBシリアル変換搭載製品  RoHS対応製品

EyERアクセスユニットSDC23を手軽にパソコンと接続できる オプションボード

EyERアクセスユニットSDC23に付属されているパソコンの制御デモが使用可能
◆ Prolific社製 PL-2303HXD のUSB-シリアル変換ドライバをインストールすることでUSBシリアル通信が

  可能
◆ 約3cm × 3cmの超小型デザインで省スペース

※ ドライバはProlific社のホームページよりダウンロードし、インストールを行って下さい。

基板外形寸法 :縦3(cm)x 横3(cm) (コネクタ部含まず)

<接続例> EyERとの接続状態



拡大写真


   ※写真と製品現物では

若干相違する場合もございます

取扱説明書:PDF

REV.2.0.2.0(2013.11.29更新)

改良のため予告無く仕様変更をする場合がございますのでご了承下さい
