H8S/Tinyシリーズ参考回路図について
対処製品 FLASH2・FLASHMATE5V1・FM-ONE
▼該当マイコン
H8S/Tinyシリーズ

▼不具合内容
H8S/Tinyシリーズのマイコンで、TEST端子を12KΩの抵抗を介してVSSに接地した場合、VSS電位にならずに動作しないという
事例があった。

▼対策
TEST端子を直接VSSへ接地するように参考回路図を修正しました。

修正済取扱説明書(資料編)バージョン:cd++  (2011.7.26発行)

※cd++以降の取扱説明書(資料編)は、下記【修正後】の参考回路図が掲載されています

▼参考回路図

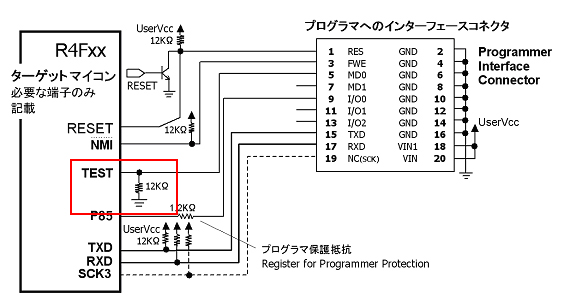

【修正前】

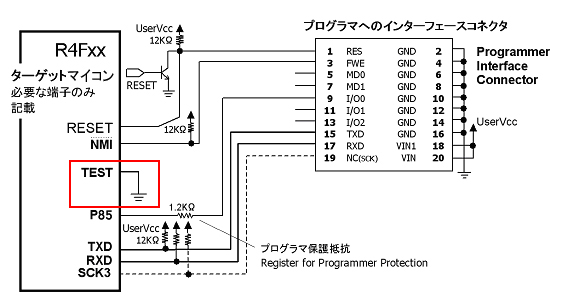

【修正後】
