 Ethernetオプション品
   RX71M-LAN8700S

価格 \3,630(税別\3,300)

特徴  Ether機能搭載製品 RoHS対応製品

RX71M,RX72N,RX66NグループマイコンボードにEther機能を追加

◆ Ethernet PHY-LSI LAN8700 搭載

RJ-45 コネクタ搭載

モニタ LED 搭載

◆ マイコンボードと MII インタフェースで接続

◆ 回路図添付



拡大写真はこちら

基板バージョンは実際とは異なる場合がございます。

また、機能向上の為、仕様が変更となる場合がございます。

ダウンロード

・取扱説明書 PDF   REV.1.1.1.0(2022.3.18更新)

上記よりダウンロード(保存)してご利用下さい 。(拡充や訂正のため内容は不定期に更新される事があります)

製品概略

製品型名

RX71M-LAN8700S

搭載 PHY チップ

LAN8700(Microchip 社製)

インタフェース

MII

Ethernet インタフェース

RJ-45(100Base-TX, 10Base-T)

マイコンボード 接続インタフェース

30PIN (J1 ピンコネクタ実装) 14PIN (J2, ピンコネクタ実装)

ボード電源電圧 3.3V(マイコンボードから供給)

ボード外寸

55.0×51.0mm(突起部含まず)

対象マイコンボード RX71Mグループ

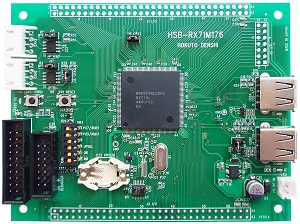

 HSBRX71M100  HSBRX71M176

RX72Nグループ
 HSBRX72N100

RX66Nグループ

HSBRX66N100

製品内容

RX71M-LAN8700S 1 枚

ピンヘッダ(80ピン)  *1  1 個

・回路図 1 部

 *1 組み合わせて使用するマイコンボード側に、お客様ご自身で実装(半田付け)してご利用ください。

 対象マイコンボードとセットでご注文の際、ご希望でしたら無償で実装致しますので、お知らせ下さい。

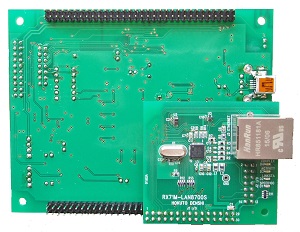

接続イメージ (写真はHSBRX71M176です)

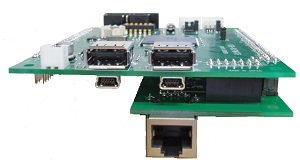

裏面 側面
