RX71M 24Vモータキット

\66,000+消費税

特徴

 ■ルネサスエレクトロニクス製マイコンRX71M(100ピン)を搭載

     マイコンボード単体(HSBRX71M100)ページはこちら

 ■24Vモータ駆動に対応

 ■D/Aコンバータ(8ch)搭載で、アナログ信号の観測が可能

 相電流センサ(2相)で、双方向の電流観測が可能

 ■サンプルプログラムCD付属







製品概略

製品型名 RX71M 24Vモータキット

搭載マイコン

HSBRX71M100:R5F571MLCDFP (PLQP0100KB-A)

メモリ データフラッシュ:64KB  コードフラッシュ:4MB  RAM:512KB

搭載クロック

メインクロック:24MHz  サブクロック:32.768kHz

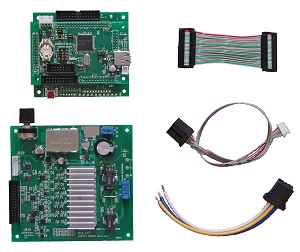

製品内容

・マイコンボード(HSBRX71M100)  1枚

・24Vモータドライバボード(BLM_EV2)  1枚

・接続ボード(HSBRX71M100-MIF)  1枚

・サンプルソフトウェアCD  1枚

モータ駆動ケーブル  1本

・エンコーダセンサケーブル 1本

・インタフェースケーブル(26P)  1本

・回路図 1部



取扱説明書は右下「取扱説明書:PDF」よりダウンロード(保存)して

ご利用下さい (拡充や訂正のため内容は不定期に更新される事があります)

 その他オプション品はこちら



本製品は、

名古屋大学 大学院情報学研究科 附属組込みシステム研究センター
名古屋大学 大学院工学研究科 情報・通信工学専攻 道木研究室
中部大学 大学院工学研究科 電気電子工学専攻 長谷川研究室  との共同開発品です。





・基板バージョンは実際とは異なる場合がございます。

  また、機能向上の為、仕様を変更する場合がございます。

拡大写真はこちら

取扱説明書  PDF  REV.1.1.0.0

ソフトウェア編 PDF  REV.1.1.0.0

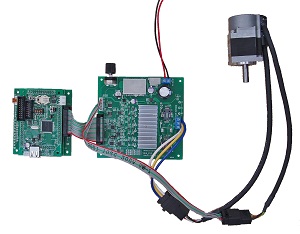

【組み立てイメージ】

拡大写真はこちら

本キットにモータは付属致しません

RX71M 24V

モータカップリングフルキット



\178,000+消費税

特徴

 ■RX71M 24Vモータキットを2台組み合わせ、

   2台のモータのカップリング(結合)動作が可能

 ■2台のモータを結合するベンチ台、電源装置等を含めたキット



本キットにはモータは付属致しません

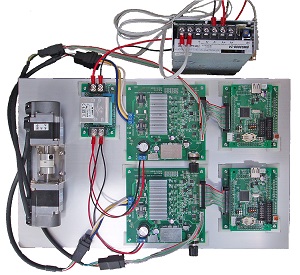

【組み立てイメージ】

拡大写真はこちら

本キットにモータは付属致しません



・基板バージョンは実際とは異なる場合がございます。

また、機能向上の為、仕様が変更となる場合がございます。

取扱説明書:PDF REV.1.1.0.0

製品概略

製品型名 RX71M 24V モータカップリングフルキット

搭載マイコン

HSBRX71M100:R5F571MLCDFP (PLQP0100KB-A)

メモリ データフラッシュ:64KB  コードフラッシュ:4MB  RAM:512KB

搭載クロック

メインクロック:24MHz  サブクロック:32.768kHz
製品内容

・マイコンボード(HSBRX71M100)  2枚

・24Vモータドライバボード(BLM_EV2) 2枚

・接続ボード(HSBRX71M100-MIF)  2枚

・サンプルソフトウェアCD  1枚

・モータ駆動ケーブル 2本

・エンコーダセンサケーブル  2本

・インタフェースケーブル(26P)  2本

・電源装置(24V 300Wスイッチング電源) 1台

・電源用ダイオードモジュール   1台

・ACケーブル  1本

・電源接続用ケーブル   1式

・モータカップリング   1個

・モータベンチ台  1式

・回路図 1部



取扱説明書は右上「取扱説明書:PDF」よりダウンロード(保存)してご利用下さいい
(拡充や訂正のため内容は不定期に更新される事があります)

その他オプション品はこちら
