拡大写真はこちら



・基板バージョンは実際とは異なる場合がございます

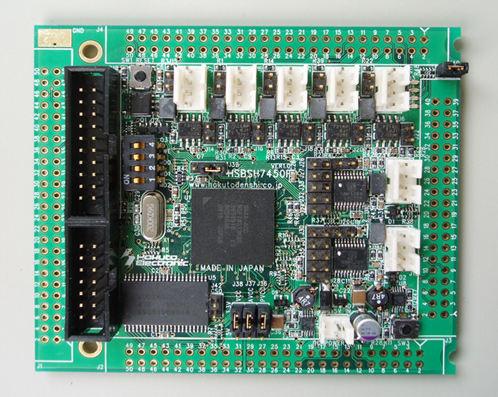

・上記写真はHSBSH7450Fです。
 HSBSH7451Fには
FLEXRAY及び関連の部品は未実装となります



取扱説明書:PDF

REV.2.1.0.0 (2016.4.15 更新)

 SH7450,SH7451マイコン搭載ボード

HSBSH7450F

HSBSH7451F

直付仕様価格

別途お問合せ下さい

特徴

CAN機能搭載製品 FLEXRAY機能搭載製品*1 RoHS対応製品

◆ルネサス エレクトロニクス社製フラッシュメモリ内蔵マイコンを実装

◆デバッグインタフェース(14P)を搭載

ルネサス エレクトロニクス社製E10A-USBにて動作確認済み

フラッシュインタフェース(20P)(高速フラッシュメモリ書込み)搭載

弊社高速オンボードプログラマと接続

◆CANインタフェース 5ch搭載

◆FLEXRAYインタフェース 2ch搭載*

◆SRAM 512KB搭載

◆マイコンの有効端子を全て拡張I/Oに結線

◆回路図添付



マイコンの実装方法は半田付けでの直付け仕様のみとなっております

*HSBSH7451FはFLEXRAY未搭載となりますのでご注意下さい

<ご案内>

2013.12.13 SRAM部分に問題がございました new!

基板Ver1.1をお持ちのお客様は恐れ入りますが弊社サポートまで
ご連絡下さい。

サポート窓口: support@hokutodenshi.co.jp

製品概略

製品型名 製品型名一覧表をご覧下さい

搭載可能マイコン

SH7450、SH7451グループ

パッケージ PRBG0292GB-A

※マイコン型名は製品型名一覧表をご覧下さい

ボード電源電圧 DC5V

搭載クロック

20MHz
SRAM 型名 R1RW0416DSB-2LR   512KB(256-kword ×16-bit) (ルネサス エレクトロニクス社製)

CAN,FLEXRAY

コモンモードフィルタ

型番 ACT45B (TDK社製)
FLEXRAY

SH7450搭載ボード:型番 AS8221D (Austria Micro Systems社製)

SH7451搭載ボード:未実装*1

リセットIC 型名 RNA51957BFP (ルネサス エレクトロニクス社製、又は同等品)

外寸

79.0×89.0mm(突起部含まず)
製品内容

・マイコンボード

・DC電源ケーブル(2Pコネクタ片側圧着済み 30cm) 1本

4P通信ケーブル(コネクタ片側圧着済み 50cm) 7本*2 (CAN用5本,FLEXRAY用2本)

回路図

取扱説明書は右上「取扱説明書:PDF」よりダウンロード(保存)してご利用下さい
(拡充や訂正のため内容は不定期に更新される事があります)

*1 HSBSH7451Fは、FLEXRAY関連部品は未実装となります

*2 HSBSH7451Fは、付属4P通信ケーブルはCAN用の5本のみとなります

製品型名一覧表

製品型名

マイコン
搭載種別
価格

搭載マイコン

FlexRay

マイコン型番 ROM RAM

HSBSH7450F

直付 別途お問合せ R5F74504KBG 2MB

ILメモリ:8KB

OLメモリ:16KB

SHwyRAM:512KB

あり
HSBSH7451F R5F74513KBG 1.5MB なし

 別売 ACアダプタ+5V:\1,800+消費税     その他オプション品はこちら
