  RX71Mグループマイコン搭載ボード

HSBRX71M176

直付仕様価格

\26,620 (税別\24,200)

特徴  USB機能搭載製品  CAN機能搭載製品    RoHS対応製品

◆ ルネサス エレクトロニクス社製RX71M(QFP-176ピン)を実装

◆ E1、E20エミュレータ接続用インタフェース(14P)搭載

◆ フラッシュインタフェース(20P)(FM-ONE向け)搭載

◆ CANインタフェース(4P)2ch搭載

◆ USBファンクションインタフェース(USB MINI-B)2ch搭載

◆ USBホストインタフェース(USB-A)2ch搭載

◆ 評価用LED1つ搭載

◆ 評価用プッシュスイッチ1つ搭載

◆ モード選択/評価用スライドスイッチ1つ搭載

◆ リセットスイッチ搭載

◆ 24MHz水晶振動子搭載

◆ 32.768kHz RTC向けサブクロック搭載

◆ バッテリーバックアップ機能評価用電池ホルダー搭載

CAN開発向けキットに対応

 CANスタータキットRX/RACANスタータキットSmartRX

RX71M-LAN8700Sを使用してEther機能を追加可能

◆ 回路図添付

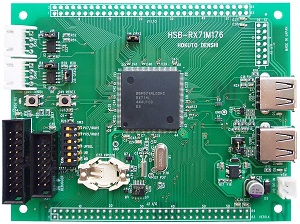

拡大写真はこちら

基板バージョンは実際とは異なる場合がございます。

また、機能向上の為、仕様が変更となる場合がございます。

ダウンロード

・取扱説明書: PDF    REV.1.0.0.0

Smart Configurator用BDFファイル BDF

上記よりダウンロード(保存)してご利用下さい 。(拡充や訂正のため内容は不定期に更新される事があります)

製品概略

製品型名 HSBRX71M176

搭載マイコン

RX71Mグループ (176ピン):R5F571MLCDFC(PLQP0176KB-A)
メモリ データフラッシュ:64KB  コードフラッシュ:4MB  RAM:512KB
入力電源電圧 DC5V

マイコン電源電圧

3.3V

搭載クロック

メインクロック:24MHz  サブクロック:32.768kHz (マイコン最高動作周波数:240MHz)
USBコネクタ

USB-A      型名  292303-1  (Tyco Electronics社製)

USB MINI-B   型名  54819-0572  (molex社製)

CANトランシーバIC 型名 R2A25416SP (ルネサス エレクトロニクス社製、又は同等品)

ボード外寸

115.0×90.0mm(突起部含まず)

製品内容

・マイコンボード

・DC電源ケーブル(2Pコネクタ片側圧着済み 30cm : JST) 1本

・CAN通信ケーブル(4Pコネクタ片側圧着済み 50cm : JST) 2本

・回路図

別売  ACアダプタ+5V(JST)\1,980(税別\1,800)
