 RX62Gグループマイコン搭載ボード

HSBRX62Gシリーズ

直付仕様価格

\6,000+消費税

ソケット仕様価格  \46,000+消費税
38P直付仕様価格

\9,000+消費税

38Pソケット仕様価格 \49,000+消費税
特徴
CAN搭載製品 RoHS対応製品

ルネサス エレクトロニクス社製マイコンRX62G(100ピン)を実装

CANインタフェース(4P)搭載

CANインタフェース用トランシーバIC実装済みでCANネットワークに

  即参加可能

フラッシュメモリ書込みインタフェース(20P)搭載

  弊社高速オンボードプログラマと接続

デバッグインタフェース(14P/38P※1)は、ルネサス エレクトロニクス社製

E20で動作確認済み(E1使用可能)

ウィンドウコンパレータ用基準電圧調整可変抵抗搭載

 (R25:High側、R23:Low側)

モード切換スイッチ1つ搭載

評価用スイッチ2つ搭載

評価用LED2つ搭載

ソケット仕様でフルICEにも対応※2

回路図添付



1 デバッグインタフェース H-UDI(38P)は追加オプション選択時のみ搭載です

※2 ICEによってはソケットの仕様が変更になる場合がございますので、ご確認の上
   ご注文願います。また、ICEによってはコネクタ等に干渉する場合がございますので
    ご注意下さい。

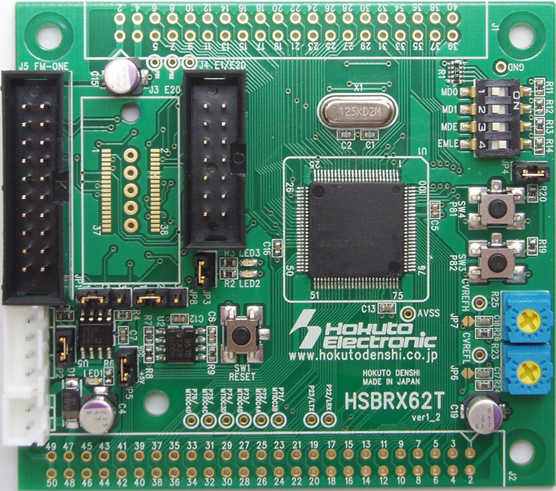

拡大写真はこちら

・HSBRX62Tシリーズと共通基板となります。

・基板バージョンは実際とは異なる場合がございます。また、機能向上の為、仕様が変更となる場合がございます。

共通基板はこちら
HSBRX62Tシリーズ

取扱説明書:PDF  REV.4.3.0.0 (2016.5.11 更新)

取扱説明書はHSBRX62Tシリーズと共通です

2013.9.11  不適切な部品実装が確認されました

詳細は「RX62T/RX62Gグループマイコン搭載ボードをご利用のユーザ様へ」をご確認下さい



2013.4.26  一部実装コネクタがJST社製になりました

2013年4月26日以降ご注文分より変更となります

対象コネクタ :2ピン、4ピン

詳細は「実装コネクタ変更のご案内」をご確認下さい

※別売オプションを御購入の際は、お手持ちのボードに実装されているコネクタに応じてご注文頂きます様お願いいたします

CAN開発に必要なものが
揃っているキット

CANスタータキット
RX62G-100

製品型番

直付仕様

ソケット仕様

HSBRX62G(R5F562GAADFP)

HSBRX62G-S(R5F562GAADFP)

直付仕様38Pオプションコネクタ

ソケット仕様38Pオプションコネクタ

HSBRX62G-38P(R5F562GAADFP)

HSBRX62G-38P-S(R5F562GAADFP)



製品概略

搭載マイコン

RX62Gグループ (100ピン):R5F562GAADFP(PLQP0100KB-A)*1

メモリ ROM:256KB  データフラッシュ:32KB  RAM:16KB
ボード電源電圧 DC5V

搭載クロック

12.5MHz

CANトランシーバIC 型名 R2A25416SP (ルネサス エレクトロニクス社製、又は同等品)
オプションコネクタ*2 型名 2-5767004-2 (Tyco Electronics社製) E20エミュレータ接続用(38Pin)

外寸

78.74×71.12mm(突起部含まず)

実装ソケット

(ソケット仕様のみ)

型名  NQPACK100SD-ND  (東京エレテック社製)
製品内容

・マイコンボード

DC電源ケーブル(2Pコネクタ片側圧着済み 30cm : JST) 1本

・4P通信ケーブル(CAN用 4Pコネクタ片側圧着済み 50cm : JST) 1本

・回路図

取扱説明書は右上「取扱説明書:PDF」よりダウンロード(保存)してご利用下さい
(拡充や訂正のため内容は不定期に更新される事があります)

*1 CAN機能なしマイコンも搭載可能です(CAN関連部品は未実装となり、CAN用の4P通信ケーブルは付属いたしません)

*2 オプションコネクタ搭載品ご希望の際は、ご注文時にご連絡下さい(※ご指定が無い場合は未搭載品となりますのでご注意下さい)

下記マイコン搭載品をご希望の場合は、ご相談ください

マイコン型番 ROM

データ

フラッシュ

RAM

マイコン

電源電圧

R5F562G7ADFP 128KB 8KB 8KB 5V



その他CAN搭載マイコンボードはこちら

別売  ACアダプタ+5V(JST):\1,800+消費税        その他オプション品はこちら

   注 2013年4月25日以前に御購入された場合は「ACアダプタ+5V」となります(コネクタSMK)
