 サンプルプログラム公開!

 RX21Aグループマイコン搭載ボード

計測機器の開発に最適

HSBRX21APシリーズ

直付仕様価格

\34,000+消費税



HSBRX21AP-Bシリーズ

直付仕様価格

\37,000+消費税

    RoHS対応製品

ルネサス エレクトロニクス社製マイコンRX21A(100ピン)を実装

    (ΔΣADコンバータ、 差動入力4ch、シングルエンド入力3ch)

ΔΣAD入力用インタフェース搭載※1

    BNCコネクタ入力3ch(差動入力2ch、シングルエンド入力1ch )

ΔΣAD入力用ローパスフィルタ構成部ソケット(各チャンネル)搭載

安定化電源入力端子台搭載

ルネサス エレクトロニクス社製 リセットIC搭載

フラッシュメモリ書込みインタフェース(20P)搭載

弊社高速オンボードプログラマと接続

エミュレータインタフェース(14P)搭載

ルネサス エレクトロニクス社製E1/E20にて動作確認済み

拡張I/Oからほぼ全てのマイコン端子にアクセス可能※2

評価用LED4つ搭載

評価用スイッチ4つ搭載

回路図添付

※1HSBRX21AP-Bのみ搭載

※2拡張I/Oからシステム端子等にアクセス出来ない端子が一部あります。

取扱説明書にてご確認下さい。



<搭載部品(サブクロック)変更のご案内>  2012.11.28

2012年11月28日ご注文分より本製品搭載のサブクロックとC6, C7の値が変更となります

変更前:VT-200-F(12.5pF)  →   変更後:VT-200-FL(4.4pF)   超低消費発振可能です

           (セイコーインスツル社製)                  (セイコーインスツル社製)



C6,C7: 12pF         →  C6: 6pF  C7: 7pF

ご不明な点につきましては、support@hokutodenshi.co.jp 迄お問合せ下さい



拡大写真はこちら

・写真はHSBRX21AP-B(BNCコネクタ実装品)になります。





取扱説明書:PDF  (2012.10.26更新)

RXファミリマイコンボードカタログ:PDF

サンプルプログラム

評価用LED、評価用スイッチを制御するプログラムです。



初期設定はR5F521A8BxFPマイコンとなっております。
ご利用マイコンに応じて「CubeSuite+」でマイコン型名を変更してからご使用ください。

プロジェクトファイル一式 ( CubeSuite+用 )

sample_HSBRX21AP.exe

(2014.7.14更新)



ローパスフィルタ構成部
ソケットに挿し部品のコンデンサーと抵抗を挿入する事で、半田付けをせずにローパスフィルタ構成部の実装が可能です。

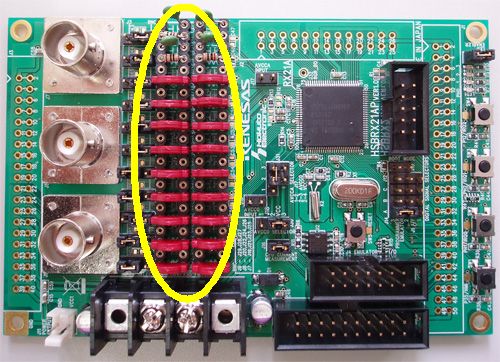

※丸枠部分がローパスフィルタ構成部です。

写真では一部抵抗とコンデンサーを載せていますが出荷時全ての抵抗の箇所に赤いジャンパーピンが挿入されます。(0Ω)

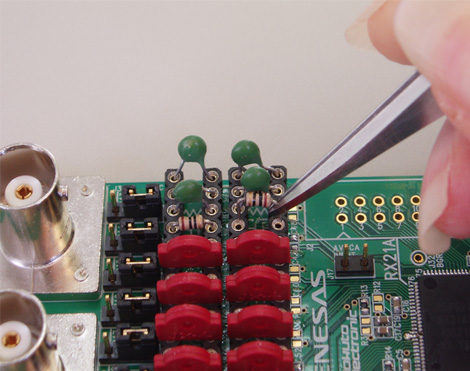

上部写真の様に、右の写真のローパスフィルタ構成部にお好きな値のコンデンサーと抵抗を手で載せる事ができます。



製品概略

製品型名 BNCコネクタなし

HSBRX21AP(R5F521A8BDFP)

BNCコネクタあり HSBRX21AP-B(R5F521A8BDFP)

搭載マイコン

RX21Aグループ :R5F521A8BDFP

パッケージ PLQP0100KB-A

メモリ ROM:512KB  E2データフラッシュ:8KB  RAM:64KB
入力電源電圧 DC1.8V〜3.6V

搭載クロック

メインクロック:20MHz (クリスタルソケット使用で取り外し可能)

サブクロック:32.768kHz (セイコーインスツル社製) サブクロック特性評価証明書:PDF

リセットIC

型名  M51957BFP (ルネサス エレクトロニクス社製)

ボード外寸

73.00mm×112.00mm (突起部含まず)
消費電流実測値 3.3mA  (搭載マイコン:R5F521A8BDFP、拡張I/Oコネクタは全てオープン状態での計測)
BNCコネクタ
(BNCコネクタ実装品のみ)

型名 5227699-2 (TE Connectivity)

製品内容

マイコンボード

回路図





取扱説明書は右上「取扱説明書:PDF」よりダウンロード(保存)してご利用下さい
(拡充や訂正のため内容は不定期に更新される事があります)



下記マイコン搭載品をご希望の場合は、お問合せ下さい

マイコン型番 ROM

E2データ

フラッシュ

RAM
R5F521A6BDFP 256KB 8KB 32KB
R5F521A7BDFP 384KB 64KB
