  サンプルプログラム公開!    オンチップデバッグエミュレータ(USBOCEシリーズ)対応!

 RX111グループマイコン搭載ボード

HSBRX111-64シリーズ

直付仕様価格                    ソケット仕様価格

\9,500+消費税         \49,500+消費税

特徴

USB(ファンクション)搭載製品   RoHS対応製品

ルネサス エレクトロニクス社製マイコンRX111(64ピン)を実装

低消費電力,低電圧(1.8〜3.6V)動作対応

USBインタフェース(USB-A)1ch搭載 (ホスト)

USB ホスト使用時の過電流保護スイッチ搭載

USBインタフェース(USB MINI-B)1ch搭載 (ファンクション)

USB ファンクション使用時のポリスイッチリセッタブルヒューズ搭載

外部電源使用時USBバスパワーのみ入らないよう保護回路搭載

レギュレータ搭載により5V単一電源入力で動作可能

フラッシュメモリ書込みインタフェース(20P)搭載

  弊社高速オンボードプログラマと接続

エミュレータインタフェース(14P)は、ルネサス エレクトロニクス社製

E1,E20で動作確認済み

  弊社オンチップデバッグエミュレータ(USBOCEシリーズ) 対応new!

拡張I/O(34P×2 コネクタ未実装)搭載可能

モード切換/評価用スイッチ1つ搭載

評価用スイッチ2つ搭載

評価用LED2つ搭載※1

ソケット仕様にも対応※2

回路図添付

※1  電源電圧を3V以下にした場合、評価用LEDは点灯致しません

2   ICEによってはソケットの仕様が変更になる場合がございますので、ご確認の上
    ご注文願います。また、ICEによってはコネクタ等に干渉する場合がございますので
    ご注意下さい。

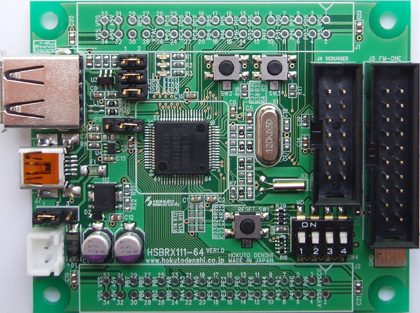

拡大写真はこちら

基板バージョンは実際とは異なる場合がございます。また、機能向上の為、仕様が変更となる場合がございます。

取扱説明書:PDF REV.1.0.1.0 (2013.11.29 更新)

サンプルプログラム

評価用LED、評価用スイッチを制御するプログラムです。



初期設定はR5F51115AxFMマイコンとなっております。
ご利用マイコンに応じて「CubeSuite+」でマイコン型名を変更してからご使用ください。

プロジェクトファイル一式 ( CubeSuite+用 )

sample_HSBRX111_64.exe

製品概略

製品型名

直付仕様

HSBRX111-64(R5F51115ADFM)

ソケット仕様

HSBRX111-64-S(R5F51115ADFM)

搭載マイコン

RX111グループ:R5F51115ADFM(PLQP0064KB-A

メモリ

ROM:128KB  RAM:16KB  E2データフラッシュ:8KB

入力電源電圧

DC5V

搭載クロック

メインクロック:12MHz

サブクロック:32.768kHz (セイコーインスツル社製)

USBコネクタ

USB-A      型名  292303-1 (Tyco Electronics社製)

USB MINI-B   型名  54819-0572 (molex社製)

レギュレータ

型名  R1173S001D-E2 (リコー社製)

ボード外寸

58.0×70.0mm (突起部含まず)

実装ソケット

(ソケット仕様のみ)

型名  NQPACK064SD-ND (東京エレテック社製)

製品内容

マイコンボード

DC電源ケーブル (2Pコネクタ片側圧着済み 30cm JST1本

回路図



※USBケーブル(A - MINI-B)は市販品をご用意願います
USB-Aコネクタについては必要に応じて、市販品のケーブルをご用意願います。



取扱説明書は右上「取扱説明書:PDF」よりダウンロード(保存)してご利用下さい
(拡充や訂正のため内容は不定期に更新される事があります)

別売 ACアダプタ+3.3V(JST):\1,800+消費税      ACアダプタ+5V(JST):\1,800+消費税   その他オプション品はこちら

以下マイコン搭載品をご希望の方は、ご相談ください

マイコン型番 ROM E2データ
フラッシュ
RAM
R5F5111JADFM  16KB 8KB 8KB
R5F51111ADFM 32KB 8KB 10KB
R5F51113ADFM 64KB 8KB 10KB
R5F51114ADFM 98KB 8KB 16KB
