 オンチップデバッグエミュレータ(USBOCEシリーズ)対応!

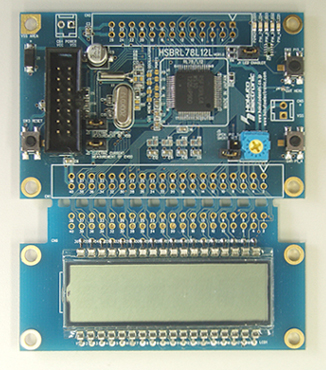

 RL78/L12マイコン搭載ボード

ルネサス研修センターのセミナで採用

HSBRL78L12L  シリーズ

直付仕様価格          ソケット仕様価格

\8,300+消費税          \48,300+消費税

特徴

   RoHS対応製品

ルネサス エレクトロニクス社製マイコンRL78/L12(64ピン)を実装

セグメントLCD搭載(LCD I/O部)

評価用LED 4つ搭載

評価用ボタン2つ搭載

エミュレータ接続用インタフェース(14P)搭載※1

   弊社オンチップデバッグエミュレータ(USBOCEシリーズ) 対応new!

LCD I/O部…マイコンボード部をミシン目より分離可能※2

省スペース85mm x 66mmの小型ボード(ミシン目により分離前)

サンハヤト社製ユニバーサルボードICB-86と組み合わせて使用可能※3

ソケット仕様も用意※4

回路図添付

※1 E1エミュレータ(ルネサス エレクトロニクス社製)接続動作確認済み

※2 LCD I/O部を分離し、マイコンボード部に搭載すると更に小さくなります。但し、LCD I/O部分離後は製品保証の範囲外となりますのでご了承下さい

※3 ICB-86と組み合わせて使用時はマイコンボード部の加工が必要です。加工はお客様の責任の下で行って下さい
※4
ICEをご使用する場合は、ご使用するICEに適合するかお確かめ下さい

<LCD駆動方式変更のご案内>2013.2.13



2013年2月13日より本製品のLCD駆動方式が変更となります



変更前:外部抵抗分割方式 → 変更後:内部昇圧方式

 上記変更に伴い、基板上R9〜R12、R15、J5、C10が未実装になります

ご不明な点につきましては、support@hokutodenshi.co.jp 迄お問合せ下さい

<搭載部品(サブクロック)変更のご案内>2012.9.12

2012年9月18日ご注文分より本製品搭載のサブクロックが変更となります

変更前:NC-26 (九州電通社製) → 変更後:VT-200-FL(4.4pF) (セイコーインスツル社製)

超低消費発振可能です

ご不明な点につきましては、support@hokutodenshi.co.jp 迄お問合せ下さい







製品写真は実際とは異なる場合がございます。
また、機能向上の為、仕様が変更となる場合がございます。

拡大写真はこちら

取扱説明書:PDF

REV.1.1.3.1  ( 2014.6.10 更新)





製品概略

製品型名 直付仕様 HSBRL78L12L(R5F10RLCAFB)
ソケット仕様 HSBRL78L12L-S(R5F10RLCAFB)

搭載マイコン

RL78/L12(64ピン):R5F10RLCAFB

パッケージ 64ピン:プラスチックLQFP (ファインピッチ)(10×10)

メモリ ROM:32KB データフラッシュ:2KB RAM:1.5KB
ボード電源電圧 DC3.3〜5V

・CN4 DC電源インタフェース(2P)は未実装になります

 尚、オプション品の太陽電池モジュール(3V01)とセット購入の際は実装になります

・実装LCDに印加される電圧は3.3V以下を推奨しています

搭載クロック

メインクロック:20MHz

サブクロック:32.768kHz (セイコーインスツル社製)

サブクロック特性評価証明書:PDF

セグメントLCD 型名 VIM-878-DP (VARITRONIX社製) 14セグメント8桁

外寸

85mm x 66mm (突起部含まず)



ミシン目より分離後の各ボードサイズ

・マイコンボード部:47.00mm×66.00mm (突起部含まず)

・LCD I/O部:38.00mm×66.00mm (突起部含まず)

実装ソケット

(ソケット仕様のみ)

型名 NQPACK064SD-ND (東京エレテック社製)
製品内容

・マイコンボードHSBRL78L12L

・回路図

取扱説明書は右上「取扱説明書:PDF」よりダウンロード(保存)してご利用下さい
(拡充や訂正のため内容は不定期に更新される事があります)

別売 オプション品はこちら

下記マイコン搭載品をご希望の場合は、お問い合わせ下さい

マイコン型番 内蔵ROM データ
フラッシュ
内蔵RAM
R5F10RLAAFB 16KB 2KB 1KB


HSBRL78L12L対応オプション品

ルネサス研修センターのセミナで採用

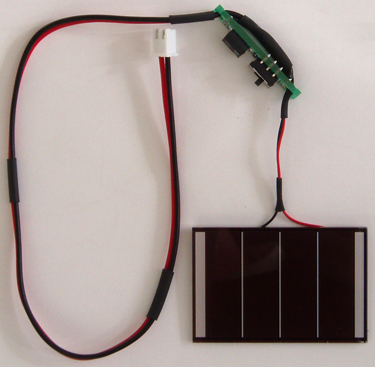

太陽電池モジュール

(3V01)

価格 \2,670+消費税

詳細はこちら
