RL78/I1Dマイコン搭載ボード

HSBRL78I1D48

直付仕様価格

\5,000+消費税

特徴

RoHS対応製品

ルネサスエレクトロニクス社製マイコンRL78/I1D(QFP-48ピン)搭載

エミュレータインタフェース(14P)搭載

  (ルネサスエレクトロニクス社製E1/E20向け)

評価用LED(1つ)搭載

リセットスイッチ搭載

12MHzメインクロック水晶振動子搭載

32.768kHz RTC向けサブクロック搭載

オプション品アナログフロントエンドボードを使用する事により

ハードウェア及びソフトウェア両方のデバッグが可能





【オプション品】

アナログフロントエンドボード          \1,600+消費税

オペアンプ周辺のアナログ回路をボード上に容易に構成する事が出来ます。本ボードと対象マイコンボードを組み合わせて使用する事により、RL78/I1Dの最大の特徴であるオペアアンプ部のデバッグを行えます。(取扱説明書は右のHSBRL78I1D48のものをご覧ください)



製品内容

・アナログフロントエンドボード 1枚

・30Pピンヘッダ 1個

・30Pメスコネクタ 1個

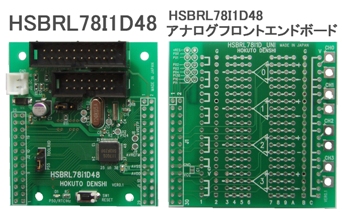

拡大写真はこちら

・基板バージョンは実際とは異なる場合がございます。
また、機能向上の為、仕様が変更となる場合がございます。


取扱説明書:PDF REV.1.0.0.0

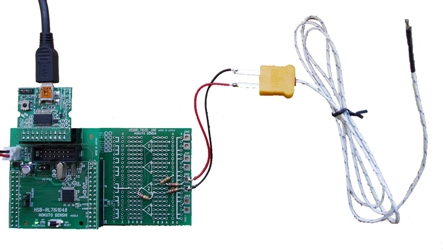

【使用例】

熱電材をマイコン内蔵のオペアンプで増幅してA/D変換する応用例



製品概略

製品型名

HSBRL78I1D48

搭載マイコン型番

RL78/I1D:R5F117GCGFB(PLQP0048KB-A)

メモリ

コードフラッシュ:32KB  RAM:3KB  データフラッシュ:2KB

入力電源電圧

DC2.4〜3.3V

搭載クロック

12MHz

ボード外寸

55.2 × 58.0mm (突起部含まず)

製品内容

マイコンボード

DC電源ケーブル (2Pコネクタ片側圧着済み 30cm : JST1本

回路図



取扱説明書は右上「取扱説明書:PDF」よりダウンロード(保存)してご利用下さい
(拡充や訂正のため内容は不定期に更新される事があります)

別売 ACアダプタ+3.3V(JST):\1,800+消費税      その他オプション品はこちら
