ルネサス エレクトロニクス社製 静電容量方式タッチキーマイコンR8C/33T搭載ボード

タッチキー体験ボード

R8C/33T

直付仕様価格             14Pコネクタ搭載仕様価格

\4,400+消費税     \4,900+消費税

特徴

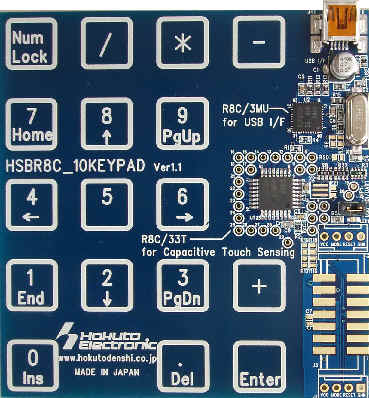

拡大写真はこちら

製品出荷時、基板バージョンが異なる場合がございます。

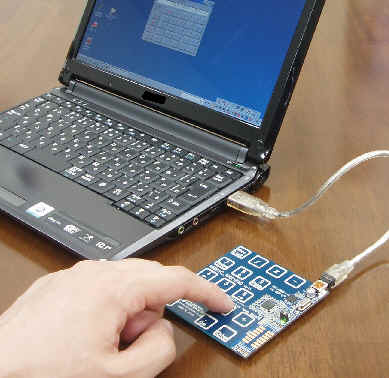

製品イメージ(ケーブル・パソコンは含まれません)

タッチキー搭載 USB搭載製品 RoHS対応製品

Windowsパソコン用10キーボードをタッチキーで実現
USBでパソコンと簡単接続

USB通信をHID/UARTで選択可

R8C/33Tの持つタッチキー機能を簡単に体験

ルネサス エレクトロニクス社製タッチキー感度調整ツール Workbench4対応

搭載LEDでタッチキー検出を視覚的に判別

回路図添付

エミュレータ/フラッシュメモリ書込用コネクタ(14P)追加オプション搭載可能

 (ルネサスエレクトロニクス社製E8a/弊社製FM-ONE接続確認済*)



本製品では出荷時書込まれたプログラムの書換えはサポートしておりません。

※プログラム 開発体験用には「タッチキープログラミング体験キットR8C/33T」をお求め下さい。

※本製品はワーキングサンプルのマイコン(WS)を搭載している為、体験用途でのみご利用をお願い致します。









製品概略

仕様概略

製品型名

製品型名一覧表をご覧下さい

実装マイコン

R8C/33Tグループ (32ピン)

パッケージ PLQP0032GB-A

※マイコン型名は製品型名一覧表をご覧下さい

タッチキー電極 直接接続16キー・マトリックス1キー

ボード入力電源

USBバスパワー

ボード入力電源電圧

DC5V

実装クロック

R8C/33T : 20MHz(OCO)
USB用 : 12MHz
USBコネクタ

Mini-B

USB通信

UART/HID

ボード外寸

78mm×82mm(突起部含まず)
オプションコネクタ*

型名 D2514-6C0C-AR-WD (3M社製)

エミュレータ/フラッシュメモリ書込インタフェース(14ピン)

* オプションコネクタ搭載品ご希望の際は、ご注文時にご連絡下さい

(ご指定が無い場合は未搭載品となりますのでご注意下さい)

14P搭載仕様は製品型名が異なります。製品型名一覧表をご覧下さい

製品内容

・マイコンボード HSBR8C_10KEYPAD 1枚
・回路図

取扱説明書は本ページよりダウンロード(保存)してご利用下さい
(拡充や訂正のため内容は不定期に更新される事があります)

取扱説明書:PDF   REV.1.1.0.0 (2014.3.17更新)

【WEBリンク】

ルネサス エレクトロニクス"静電容量式タッチキーマイコン"

【ダウンロード】


Windows用COMクラスドライバ設定ファイル:
inf



製品型名一覧表

製品型名

マイコン
搭載種別
価格

搭載マイコン

14Pオプション

コネクタ

マイコン型番 内蔵ROM

データ

フラッシュ

内蔵RAM
HSBR8C_10KEYPAD 直付 \4,400
+
消費税
R5F21336TNFP(WS搭載) 32KB 4KB 2.5KB 非搭載
HSBR8C_10KEYPAD-14P \4,900
+
消費税
R5F21336TNFP(WS搭載) 搭載


 ルネサス エレクトロニクス社製 静電容量方式タッチキーマイコンR8C/33T搭載ボード

タッチキープログラミング

体験キットR8C/33T

価格

\7,400+消費税

特徴

タッチキー搭載 USB搭載製品

Windowsパソコン用10キーボードをタッチキーで実現
USBでパソコンと簡単接続
USB通信をHID/UARTで選択可
R8C/33Tの持つタッチキー機能を簡単に体験
ルネサスエレクトロニクス社製タッチキー感度調整ツールWorkbench4対応
搭載LEDでタッチキー検出を視覚的に判別

エミュレータ接続インタフェース搭載

  (ルネサスエレクトロニクス社製E8a接続確認済)

フラッシュメモリ高速書込インタフェース搭載 (弊社製FM-ONE接続確認済)

フラッシュメモリ高速書込インタフェース用 専用簡易書込ケーブル付属

USBケーブル付属
回路図添付



※コンパイラ・エミュレータは付属しておりません

※本製品はワーキングサンプルのマイコン(WS)を搭載している為、体験用途でのみご利用をお願い致します。

<ご案内>

2014.5.20 R8C/33T用サンプルソース(for HEW)の内容に誤りがありましたnew!

本製品付属CDに収録されているR8C/33T用サンプルソース(for HEW)の内容に誤りがありました。

下記バージョンのCDをお持ちで、プログラムをご自身で行いたい方はsupport@hokutodenshi.co.jp 迄お問合せ下さい。

対象CDバージョン Ver.1.4、Ver.1.5

拡大写真はこちら

製品出荷時、基板バージョンが異なる場合がございます。

取扱説明書:PDF  REV.1.1.0.0 (2014.3.17更新)

ユーザープログラム書き込み操作資料:PDF

【WEBリンク】

ルネサス エレクトロニクス"静電容量式タッチキーマイコン"

【ダウンロード】

Windows用COMクラスドライバ設定ファイル:inf



 【ボード単体販売】 タッチキー体験ボードR8C/33T

 【CD内容】 Windows用COMクラスドライバ設定ファイル  Windows用専用簡易フラッシュメモリ書込みツール  R8C/33T用サンプルソース(for HEW)

        R8C/33T用サンプル実行プログラム 専用簡易フラッシュメモリ書込みツール用デバイスドライバ(for Windows) 取扱説明書

       ※サンプルソースは参考用であり内容に関するサポートはしておりません

製品概略

仕様概略

製品型名

製品型名一覧表をご覧下さい

実装マイコン

R8C/33Tグループ (32ピン)

パッケージ PLQP0032GB-A

※マイコン型名は製品型名一覧表をご覧下さい

タッチキー電極 直接接続16キー・マトリックス1キー

ボード入力電源

USBバスパワー

ボード入力電源電圧

DC5V

実装クロック

R8C/33T : 20MHz(OCO)
USB用 : 12MHz
USBコネクタ

Mini-B

USB通信

UART/HID

ボード外寸

78mm×82mm(突起部含まず)
エミュレータ/フラッシュメモリ
書込インタフェース

実装コネクタ型名 D2514-6C0C-AR-WD (3M社製) (14ピン)

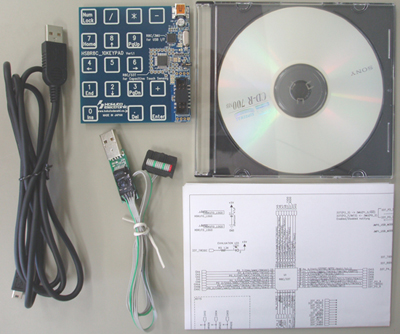

製品内容

・マイコンボード HSBR8C_10KEYPAD(エミュレータインタフェース実装) 1枚
USBケーブル(A - MINI-B)  1本
R8C/33Tフラッシュメモリ簡易書込ケーブル 1本

・付属ソフトCD
・回路図

取扱説明書は本ページよりダウンロード(保存)してご利用下さい
(拡充や訂正のため内容は不定期に更新される事があります)

(付属CDにも収録されておりますが、最新版はWebよりダウンロード願います)

製品型名一覧表

製品型名

マイコン
搭載種別
価格

搭載マイコン

14Pコネクタ

マイコン型番 内蔵ROM

データ

フラッシュ

内蔵RAM
HSBR8C_10KEYPAD_KIT 直付 \7,400
+
消費税
R5F21336TNFP(WS搭載) 32KB 4KB 2.5KB 搭載
