HOME / PRODUCTS / マイコンボード別製品案内 【R8C/Lxシリーズ】  /  HSBR8CL3AMシリーズ



 R8C/L3AMグループマイコン搭載ボード

HSBR8CL3AMシリーズ

直付仕様価格

\7,600+消費税

特徴

LCD機能搭載 RoHS対応製品

LCD I/O対応

ルネサス エレクトロニクス社製フラッシュメモリ内蔵マイコンを実装

FLASH書込み用インタフェース(20P)搭載

デバッグインタフェース(14P)を搭載

ルネサス エレクトロニクス社製E8aにて動作確認済み

モード切替スイッチを実装

J1〜J4(I/O)パターンに付属34Pコネクタ搭載が可能※1

LCD I/Oボードに対応

ボードサイズ 78.00mm×70.40mm

回路図添付

※1 弊社別売オプション LCD I/Oとの接続が可能です。
      ご利用の際はお客様ご自身でコネクタのハンダ付け作業が必要です。

※このパッケージにはソケット仕様はご用意しておりません

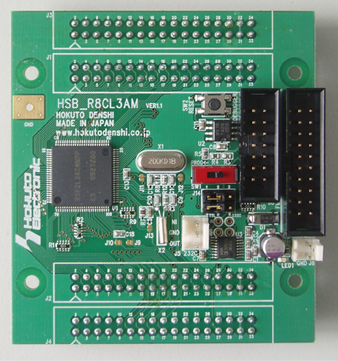

拡大写真はこちら

※J1・J2・J3・J4コネクタは製品発送時未実装となります

・基板バージョンは実際とは異なる場合がございます。
また、機能向上の為、仕様が変更となる場合がございます。

取扱説明書:PDF  (2015.4.30 更新

<ご案内>

2014.10.09 一部実装コネクタがJAE社製になりました

対象コネクタ :2ピン、3ピン

2014年10月20日以降発送分より変更。詳細は「実装コネクタ変更のご案内」をご確認下さい。

※別売オプションを購入の際は、お手持ちのボードに実装されているコネクタに応じてご注文頂きます様お願いいたします

製品概略

製品型名 製品型名一覧表をご覧下さい

搭載可能マイコン

R8C/L3AMグループ

パッケージ PLQP0100KB-A (100P6Q-A)

※マイコン型名は製品型名一覧表をご覧下さい

ボード電源電圧 DC3.3V〜5V  リセット電源は3.3V用
搭載クロック

メインクロック:20MHz

サブクロック:32.768KHz

リセットIC 型名 M51957BFP (ルネサス エレクトロニクス社製)

外寸

78.0 x 70.4 mm (突起部含まず)
製品内容

・マイコンボード

・DC電源ケーブル(2Pコネクタ片側圧着済み 30cmJAE1本

・3P通信ケーブル(RS232C用 3Pコネクタ片側圧着済み 1.5mJAE1本

・34PINボックス型コネクタ(ストレートオス) 4個
・回路図

取扱説明書は本ページよりダウンロード(保存)してご利用下さい
(拡充や訂正のため内容は不定期に更新される事があります)

製品型名一覧表

製品型名

マイコン
搭載種別
価格*1

搭載マイコン

マイコン型番*2 内蔵ROM データ
フラッシュ
内蔵RAM
HSBR8CL3AM(R5F2L3A7MNFP) 直付 \7,600
+
消費税
R5F2L3A7MNFP 48KB 4KB 6KB
HSBR8CL3AM(R5F2L3A8MNFP) R5F2L3A8MNFP 64KB 8KB
HSBR8CL3AM(R5F2L3AAMNFP) R5F2L3AAMNFP 96KB 10KB
HSBR8CL3AM(R5F2L3ACMNFP) R5F2L3ACMNFP 128KB

*1 お支払金額、税別10,000円未満の場合は送料(荷具運送経費)\1,000+消費税がかかります

*2 動作周囲温度範囲違いのマイコンも搭載可能です。



別売  ACアダプタ+3.3V(JAE):\1,800+消費税        ACアダプタ+5V(JAE):\1,800+消費税       その他オプション品はこちら

LCD I/O:\14,000+消費税



マイコンボード購入時期により実装コネクタが異なります。お手元のマイコンボード実装コネクタ形状をご確認の上お求め下さい。

コネクタ形状は「実装コネクタ変更のご案内ページ」をご参照下さい。
