 H8/3644マイコン搭載ボード

HSB8/3644F

直付仕様価格

\27,500 (税別\25,000)

ソケット仕様価格

\49,500 (税別\45,000)

特徴   販売終了予定

ルネサス エレクトロニクス社製フラッシュメモリ内蔵マイコンを実装
評価用4桁7セグメントLED搭載

評価用押しボタンスイッチ4つを搭載
FLASHインターフェース実装、I/O・アナログ入力コネクタ実装

◆ ソケット仕様にも対応

◆ 回路図添付

ICEによってはソケットの仕様が変更になる場合がございますので、ご確認の上
ご注文願います。また、ICEによってはコネクタ等に干渉する場合がございますので注意下さい。

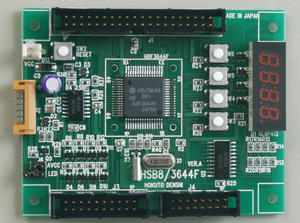

拡大写真はこちら

基板バージョンは実際とは異なる場合がございます。
また、機能向上の為、仕様が変更となる場合がございます。

取扱説明書:準備中

製品概略

製品型名 直付仕様 HSB8/3644F  販売終了予定
ソケット仕様 HSB8/3644F-S  販売終了予定

搭載マイコン

H8/3644グループ :HD64F3644H

パッケージ PRQP0064GB-A  (FP-64A)

メモリ ROM:32KB  RAM:1KB
ボード電源電圧 DC3.3V〜5V

搭載クロック

メインクロック:4.9152MHz

サブクロック:32.768kHz

外寸

70 ×  90 mm (突起部含まず)

実装ソケット

(ソケット仕様のみ)

型名  IC149-064-108-B5(山一電機社製

製品内容

・マイコンボード

・DC電源ケーブル(2Pコネクタ片側圧着済み 30cm)1本

・取扱説明書

・回路図

販売終了予定…在庫なくなり次第販売終了予定品

 別売  ACアダプタ+5V\1,980(税別\1,800)  ACアダプタ+3.3V\1,980(税別\1,800) その他オプション品はこちら
