 H8/3062R,H8/3067Rマイコン搭載ボード

HSB8/3062RF

HSB8/3067RF

直付仕様価格

\27,500 (税別\25,000)

ソケット仕様価格

\49,500 (税別\45,000)

特徴   RoHS対応製品 (HSB8/3067RFのみ対応)     販売終了予定

ルネサス エレクトロニクス社製フラッシュメモリ内蔵マイコンを実装
FLASHインタフェース搭載

◆ I/Oコネクタ・拡張バスコネクタ実装

◆ ほぼ全ての端子がコネクタに接続

◆ 評価用LED8つ搭載

◆ 評価用押しボタンスイッチ2つを搭載

◆ ソケット仕様にも対応

◆ 回路図添付

ICEによってはソケットの仕様が変更になる場合がございますので、ご確認の上
 ご注文願います。また、ICEによってはコネクタ等に干渉する場合がございますのでご注意下さい。

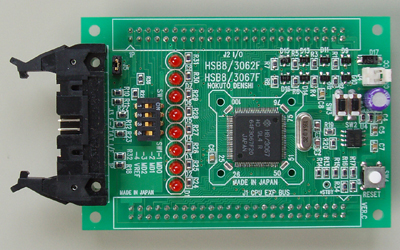

拡大写真はこちら

基板バージョンは実際とは異なる場合がございます。
また、機能向上の為、仕様が変更となる場合がございます。

取扱説明書:準備中



製品概略

製品型名 製品型名一覧表をご覧下さい

搭載マイコン

H8/3062, H8/3067グループ

パッケージ PRQP0100KA-A  (FP-100BV)

※マイコン型名は製品型名一覧表をご覧下さい

ボード電源電圧 DC5V

搭載クロック

19.6608MHz

リセットIC 型名 RNA51957BFP (ルネサス エレクトロニクス社製、又は同等品)

外寸

61× 89 mm (突起部含まず)

実装ソケット

(ソケット仕様のみ)

型名   IC149-100-154-B51(山一電機社製)

製品内容

・マイコンボード

・DC電源ケーブル(2Pコネクタ片側圧着済み 30cm)1本

・取扱説明書

・回路図

製品型名一覧表

製品型名

マイコン
搭載種別

搭載マイコン

マイコン型番 内蔵ROM 内蔵RAM
HSB8/3062RF 販売終了予定

直付

HD64F3062RF20

128KB

4KB

HSB8/3067RF 販売終了予定

HD64F3067RF20V

HSB8/3062RF-S 販売終了予定

ソケット

HD64F3062R20F

128KB

4KB

HSB8/3067RF-S 販売終了予定

HD64F3067RF20V

販売終了予定…在庫なくなり次第販売終了予定品

別売    ACアダプタ+5V\1,980(税別\1,800)        その他オプション品はこちら
