H8SX/1663,1664,1665マイコン搭載ボード

 HSB8SX1663F

 HSB8SX1665Fシリーズ

直付仕様価格

別途お問い合わせください (税別-)

ソケット仕様価格

別途お問い合わせください (税別-)

特徴  USB搭載製品 RoHS対応製品   販売終了予定

◆ ルネサス エレクトロニクス社製フラッシュメモリ内蔵マイコンを実装

◆ USB ファンクションコネクタ を搭載し、USBバスパワーで動作可能

◆ SRAM (512KB)を搭載

◆ FLASHインタフェース搭載

◆ デバッグインタフェース(14P)搭載

 ルネサス エレクトロニクス社製E10A-USBで動作確認済み

◆ 拡張バスコネクタ・I/Oコネクタ実装

◆ 評価用LED8つ搭載

◆ 評価用押しボタンスイッチ4つを搭載

◆ ソケット仕様にも対応

◆ 回路図添付

ICEによってはソケットの仕様が変更になる場合がございますので、ご確認の上
ご注文願います。また、ICEによってはコネクタ等に干渉する場合がございますのでご注意下さい。

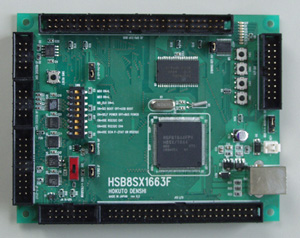

拡大写真はこちら

基板はHSB8SX1668RFシリーズと共通です

基板バージョンは実際とは異なる場合がございます。
また、機能向上の為、仕様が変更となる場合がございます。

取扱説明書:PDF

REV.4.0.0.0 (2014.5.27 更新



製品概略

製品型名 製品型名一覧表をご覧下さい

搭載マイコン

H8SX/1663, H8SX/1665グループ

パッケージ LQFP-144 (PLQP0144KA-A (FP-144LV ))

※マイコン型名は製品型名一覧表をご覧下さい

ボード電源電圧 DC3.3V
搭載クロック

メインクロック:12MHz

サブクロック:32.768kHz

リセットIC 型名 RNA51957BFP (ルネサス エレクトロニクス社製、又は同等品)
実装SRAM

型名 R1RW0416DSB-2LR, 512KB(256-kword ×16-bit)  (ルネサス エレクトロニクス社製)

外寸

91.0×115.0mm(突起部含まず)
消費電流

約50mA(実測値)

実装ソケット

(ソケット仕様のみ)

型名  NQPACK144SD-ND(東京エレテック社製)
製品内容

・マイコンボード

・DC電源ケーブル(2Pコネクタ片側圧着済み 30cm) 1本

・回路図

2014年5月27日より取扱説明書はダウンロード版になりました
右上「取扱説明書:PDF」よりダウンロード(保存)してご利用下さい
(拡充や訂正のため内容は不定期に更新される事があります)

製品型名一覧表

製品型名

マイコン
搭載種別

搭載マイコン

マイコン型番 内蔵ROM 内蔵RAM
HSB8SX1663F
販売終了予定
直付 R5F61663N50FPV 384KB 40KB
HSB8SX1664F
販売終了予定
R5F61664N50FPV 512KB
HSB8SX1665F
販売終了予定
R5F61665N50FPV 512KB(+16KB)*
HSB8SX1663F-S
販売終了予定
ソケット R5F61663N50FPV 384KB 40KB
HSB8SX1664F-S
販売終了予定
R5F61664N50FPV 512KB
HSB8SX1665F-S
販売終了予定
R5F61665N50FPV 512KB(+16KB)*

*16KBはユーザブートマット容量

販売終了予定在庫なくなり次第販売終了いたします

別売  ACアダプタ+3.3V\1,980(税別\1,800)     その他オプション品はこちら

その他USB搭載マイコンボードはこちら
