HOME / PRODUCTS / マイコンボード別製品案内 【H8SXファミリ】 / HSB8SX1651F





 H8SX/1651マイコン搭載ボード

HSB8SX1651F

直付仕様価格                     ソケット仕様価格

\25,000+消費税       \65,000+消費税

特徴
RoHS対応製品

RS232Cインタフェースを2ch搭載

SRAM (512KB)を実装、CS0空間で使用可能

FlashMemoryボード*1使用でFlashメモリの入れ替えが容易

FLASHインタフェース搭載

デバッグインタフェース(14P)搭載

ルネサス エレクトロニクス社製E10A-USBで動作確認済み

拡張バスコネクタ・I/Oコネクタ実装

評価用LED8つ搭載

評価用押しボタンスイッチ4つ搭載

ソケット仕様にも対応

回路図添付

ICEによってはソケットの仕様が変更になる場合がございますので、ご確認の上
 ご注文願います。また、ICEによってはコネクタ等に干渉する場合がございますので
 ご注意下さい。

*1 別売オプションボード



<ご案内>

実装コネクタがJST社製になりました (2013.7.2)

2013年7月9日以降ご注文分より変更

対象コネクタ :2ピン

詳細は「実装コネクタ変更のご案内」をご確認下さい

※別売オプションを御購入の際は、お手持ちのボードに実装されているコネクタに応じて
ご注文頂きます様お願いいたします

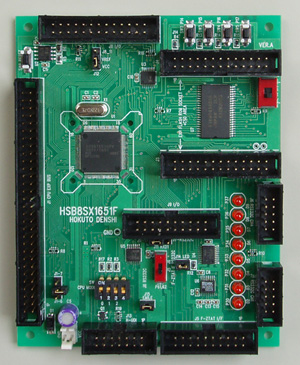

拡大写真はこちら

※基板はHSB8SX1638Fシリーズと共通です。

・基板バージョンは実際とは異なる場合がございます。
また、機能向上の為、仕様が変更となる場合がございます。

取扱説明書:PDF

REV.4.0.0.0 (2014.6.18 更新)



製品概略

製品型名 直付仕様 HSB8SX1651F
ソケット仕様 HSB8SX1651F-S

搭載可能マイコン

H8SX/1651グループ :R5S61651CN50FPV

パッケージ PLQP0120LA-A (FP-120BV)

内蔵RAM 40KB
ボード電源電圧 DC3.3V
搭載クロック 12.288MHz
搭載SRAM 型名 R1RW0416DSB-2LR 512KB(256-kword ×16-bit) (ルネサス エレクトロニクス社製) もしくは同等品
リセットIC 型名 RNA51957BFP (ルネサス エレクトロニクス社製、又は同等品)

外寸

115× 91mm(突起部含まず)

実装ソケット

(ソケット仕様のみ)

型名  NQPACK120SE-ND(東京エレテック社製)
製品内容

・マイコンボード

・DC電源ケーブル(2Pコネクタ片側圧着済み 30cm:JST)1本
・専用 RS232Cケーブル(10P⇔9P)1本

・回路図

2014年6月18日より取扱説明書はダウンロード版になりました
右上「取扱説明書:PDF」よりダウンロード(保存)してご利用下さい
(拡充や訂正のため内容は不定期に更新される事があります)

別売  ACアダプタ+3.3V(JST) :\1,800+消費税     その他オプション品はこちら

2013年7月8日以前に御購入された場合は「ACアダプタ+3.3V」となります(コネクタSMK)

別売オプションボード

FlashMemoryボード

価格

\5,000+消費税*2

実装Flashメモリ TC58FVM5T2ATG65(東芝社製)
仕様

・4MB(2M × 16bit)のROM容量を実装したオプションボード。

・マイコンボードとは26Pコネクタ×2個で接続。

・電源はマイコンボードより配給。



*2 お支払金額、税別10,000円未満の場合は送料(荷具運送経費)\1,000+消費税がかかります
