 H8S/2646,H8S/2649マイコン搭載ボード

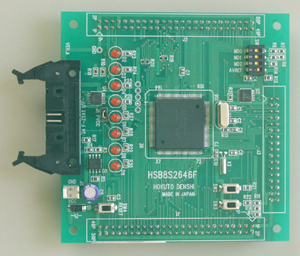

HSB8S2646F

HSB8S2649F

直付仕様価格                 ソケット仕様価格

\28,000+消費税         \68,000+消費税

特徴

CAN機能搭載製品 RoHS対応製品

ルネサス エレクトロニクス社製フラッシュメモリ内蔵マイコンを実装

CANドライバボード付属

(CANトランシーバIC搭載で、直ぐにCANネットワークへ接続可能)

FLASHインタフェース搭載

I/O・アナログ入力・マイコン拡張バスコネクタ実装

評価用LED8つ搭載

評価用押しボタンスイッチ2つ搭載

ソケット仕様にも対応

回路図添付

ICEによってはソケットの仕様が変更になる場合がございますので、ご確認の上ご注文願います。また、ICEによってはコネクタ等に干渉する場合がございますのでご注意下さい。





拡大写真はこちら

・基板バージョンは実際とは異なる場合がございます。
また、機能向上の為、仕様が変更となる場合がございます。

取扱説明書:PDF

製品概略

製品型名 製品型名一覧表をご覧下さい

搭載可能マイコン

H8S/2646, H8S/2649グループ

パッケージ H8S/2646 :PRQP0144KB-A  (FP-144JV)

H8S/2649 :PRQP0144KA-A  (FP-144GV)

※マイコン型名は製品型名一覧表をご覧下さい

ボード電源電圧 DC5V

搭載クロック

メインクロック:20MHz

サブクロック:32.768kHz

リセットIC 型名 RNA51957BFP (ルネサス エレクトロニクス社製、又は同等品)

外寸

91.44 ×  91.44 mm (突起部含まず)

実装ソケット

(ソケット仕様のみ)

型名   NQPACK144SD-ND (東京エレテック社製)

製品内容

・マイコンボード

・CANドライバボード

・DC電源ケーブル(2Pコネクタ片側圧着済み 30cm)1本

・取扱説明書

・回路図

製品型名一覧表

製品型名

マイコン
搭載種別
価格

搭載マイコン

マイコン型番 内蔵ROM 内蔵RAM
HSB8S2646F 直付 \28,000
+
消費税
HD64F2646RFC20JV 128KB 4KB
HSB8S2649F HD64F2649FC20JV 256KB 8KB
HSB8S2646F-S ソケット \68,000
+
消費税
HD64F2646RFC20JV 128KB 4KB
HSB8S2649F-S HD64F2649FC20JV 256KB 8KB

別売   ACアダプタ+5V:\1,800+消費税     その他オプション品はこちら
