 H8S/2643マイコン搭載ボード

HSB8S2643F

直付仕様価格

\30,800 (税別\28,000)

ソケット仕様価格

\74,800 (税別\68,000)

特徴   RoHS対応製品  販売終了予定

◆ ルネサス エレクトロニクス社製フラッシュメモリ内蔵マイコンを実装

◆ FLASHインタフェース搭載

◆ I/Oコネクタ・マイコン拡張バスコネクタ実装

◆ 評価用LED8つ搭載

◆ 評価用押しボタンスイッチ2つを搭載

◆ ソケット仕様にも対応

◆ 回路図添付

ICEによってはソケットの仕様が変更になる場合がございますので、ご確認の上
ご注文願います。また、ICEによってはコネクタ等に干渉する場合がございますので
ご注意下さい。

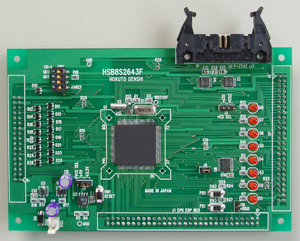

拡大写真はこちら

基板バージョンは実際とは異なる場合がございます。
また、機能向上の為、仕様が変更となる場合がございます。

取扱説明書:PDF

製品概略

製品型名 直付仕様 HSB8S2643F    販売終了予定
ソケット仕様 HSB8S2643F-S    販売終了予定

搭載マイコン

H8S/2643グループ

パッケージ PRQP0144KB-A  (FP-144JV)

ボード電源電圧 DC5V

搭載クロック

メインクロック:9.8304MHz  サブクロック:32.768kHz

リセットIC 型名 RNA51957BFP (ルネサス エレクトロニクス社製、又は同等品)

外寸

90.17 × 139.7 mm (突起部含まず)

実装ソケット

(ソケット仕様のみ)

型名   NQPACK144SD-ND(東京エレテック社製)

製品内容 ・マイコンボード

・DC電源ケーブル(2Pコネクタ片側圧着済み 30cm)1本

・取扱説明書

・回路図

販売終了予定…在庫がなくなり次第販売終了予定品

別売  ACアダプタ+5V\1,980(税別\1,800)      その他オプション品はこちら
