 H8S/2628マイコン搭載ボード

HSB8S2628F

直付仕様価格                 ソケット仕様価格

\25,000+消費税         \45,000+消費税

特徴

CAN機能搭載製品

ルネサス エレクトロニクス社製フラッシュメモリ内蔵マイコンを実装

CAN I/F1ch搭載

(CANトランシーバIC搭載で、直ぐにCANネットワークへ接続可能)

FLASHインタフェース搭載

I/Oコネクタ実装

評価用LED8つ搭載

評価用押しボタンスイッチ4つを搭載

ソケット仕様にも対応

回路図添付

ICEによってはソケットの仕様が変更になる場合がございますので、ご確認の上
ご注文願います。また、ICEによってはコネクタ等に干渉する場合がございますので
ご注意下さい。

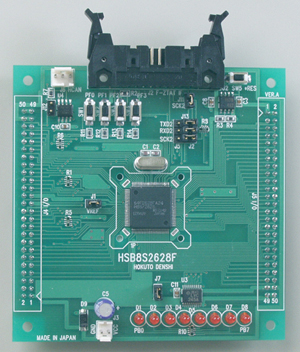

拡大写真はこちら

・基板バージョンは実際とは異なる場合がございます。
また、機能向上の為、仕様が変更となる場合がございます。

取扱説明書PDF  (2015.5.7更新

<ご案内>

2014.10.09 一部実装コネクタがJAE社製になりました

対象コネクタ :2ピン、3ピン

2014年10月20日以降発送分より変更。詳細は「実装コネクタ変更のご案内」をご確認下さい。

※別売オプションを購入の際は、お手持ちのボードに実装されているコネクタに応じてご注文頂きます様お願いいたします

製品概略

製品型名 直付仕様 HSB8S2628F
ソケット仕様 HSB8S2628F-S

搭載可能マイコン

H8S/2628グループ :HD64F2628FA24J

パッケージ PRQP0100KB-A  (FP-100MV)

メモリ ROM:128KB RAM:8KB
ボード電源電圧 DC5V

搭載クロック

20MHz

CANトランシーバIC 型名 R2A25416SP (ルネサス エレクトロニクス社製、又は同等品)
リセットIC 型名 RNA51957BFP (ルネサス エレクトロニクス社製、又は同等品)

外寸

91.5 × 91.5 mm (突起部含まず)

実装ソケット

(ソケット仕様のみ)

型名   IC149-100-154-B51(山一電機社製)

製品内容 ・マイコンボード

・DC電源ケーブル(2Pコネクタ片側圧着済み 30cmJAE1本

・通信ケーブル〈CAN用〉(3Pコネクタ片側圧着済み 1.5mJAE1本

・回路図



製品資料は右上の「取扱説明書:PDF」よりダウンロード(保存)してご利用下さい
(拡充や訂正のため内容は不定期に更新される事があります)

別売  ACアダプタ+5V(JAE):\1,800+消費税     その他オプション品はこちら

マイコンボード購入時期により実装コネクタが異なります。お手元のマイコンボード実装コネクタ形状をご確認の上お求め下さい。

コネクタ形状は「実装コネクタ変更のご案内ページ」をご参照下さい。



その他CAN機能搭載マイコンボードはこちら
