 H8S/2623マイコン搭載ボード

HSB8S2623F

直付仕様価格                 ソケット仕様価格

\25,000+消費税         \45,000+消費税

特徴

CAN機能搭載製品 RoHS対応製品

ルネサス エレクトロニクス社製フラッシュメモリ内蔵マイコンを実装

CANドライバボード付属

(CANトランシーバIC搭載で、直ぐにCANネットワークへ接続可能)

FLASHインタフェース搭載

I/Oコネクタ・拡張バスコネクタ実装

ほぼ全ての端子がコネクタに接続

評価用LED8つ搭載

評価用押しボタンスイッチ2つを搭載

ソケット仕様にも対応

回路図添付

ICEによってはソケットの仕様が変更になる場合がございますので、ご確認の上
ご注文願います。また、ICEによってはコネクタ等に干渉する場合がございますので
ご注意下さい。

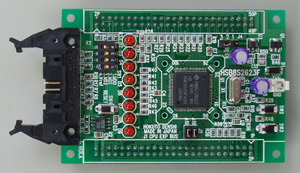

拡大写真はこちら

・基板バージョンは実際とは異なる場合がございます。
また、機能向上の為、仕様が変更となる場合がございます。

取扱説明書:PDF



製品概略

製品型名 直付仕様 HSB8S2623F 販売終了予定
ソケット仕様 HSB8S2623F-S 販売終了予定

搭載可能マイコン

H8S/2623グループ :HD64F2623FA20V

パッケージ FP-100B

メモリ ROM:256KB  RAM:12KB
ボード電源電圧 DC5V

搭載クロック

20MHz

CANトランシーバIC 型名 R2A25416SP (ルネサス エレクトロニクス社製、又は同等品)
リセットIC 型名 RNA51957BFP (ルネサス エレクトロニクス社製、又は同等品)

外寸

61 × 89 mm (突起部含まず)

実装ソケット

(ソケット仕様のみ)

型名  IC149-100-125-B5(山一電機社製)

製品内容

・マイコンボード

・CANドライバボード

・DC電源ケーブル(2Pコネクタ片側圧着済み 30cm)1本

・取扱説明書

・回路図

販売終了予定…在庫なくなり次第販売終了予定品

(販売終了後もお客様からのマイコンご支給等で対応が可能な場合がございます。)

別売  ACアダプタ+5V:\1,800+消費税     その他オプション品はこちら

その他CAN機能搭載マイコンボードはこちら
