 H8S/2612マイコン搭載ボード

HSB8S2612F

直付仕様価格

\27,500 (税別\25,000)

ソケット仕様価格

\49,500 (税別\45,000)

特徴  CAN機能搭載製品  販売終了予定

◆ ルネサス エレクトロニクス社製フラッシュメモリ内蔵マイコンを実装

CANインタフェース実装済

(CANトランシーバIC搭載で、直ぐにCANネットワークへ接続可能)

◆ FLASHインタフェース搭載

◆ I/Oコネクタ・拡張バスコネクタ実装

◆ ほぼ全ての端子がコネクタに接続

◆ 評価用LED8つ搭載

◆ 評価用押しボタンスイッチ2つ搭載

◆ ソケット仕様にも対応

◆ 回路図添付

ICEによってはソケットの仕様が変更になる場合がございますので、ご確認の上
ご注文願います。また、ICEによってはコネクタ等に干渉する場合がございますので
ご注意下さい。

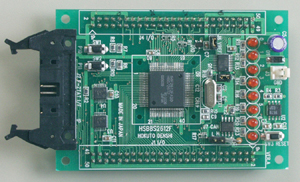

拡大写真はこちら

基板バージョンは実際とは異なる場合がございます。
また、機能向上の為、仕様が変更となる場合がございます。

取扱説明書:PDF REV.1.1.0.0 (2017.10.25 更新)



製品概略

製品型名 直付仕様

HSB8S2612F  販売終了予定

ソケット仕様

HSB8S2612F-S  販売終了予定

搭載マイコン

H8S/2612 HD64F2612FA20JV (PRQP0080JD-A, FP-80Q)

メモリ

ROM:128KB RAM:4KB

ボード電源電圧

DC5V

搭載クロック

20MHz

CANトランシーバIC

型名 R2A25416SP (ルネサス エレクトロニクス社製、又は同等品)

リセットIC

型名 RNA51957BFP (ルネサス エレクトロニクス社製、又は同等品)

外寸

60.96 × 88.9mm (突起部含まず)

実装ソケット

(ソケット仕様のみ)

型名  IC149-080-117-B5(山一電機社製)

製品内容

・マイコンボード

・DC電源ケーブル(2Pコネクタ片側圧着済み 30cm)1本

・取扱説明書

・回路図

販売終了予定…在庫なくなり次第販売終了予定品

別売  ACアダプタ+5V\1,980(税別\1,800)       その他オプション品はこちら
