 H8S/2556,H8S/2552,H8S/2506マイコン搭載ボード

HSB8S2552Fシリーズ

直付仕様価格                 ソケット仕様価格

\25,000+消費税         \65,000+消費税

特徴

CAN機能搭載製品(HSB8S2556F) RoHS対応製品(HSB8S2556F,HSB8S2506F:RoHS)

ルネサス エレクトロニクス社製フラッシュメモリ内蔵マイコンを実装

CAN インタフェース又はIE インタフェースを1ch搭載※1

I2C インタフェースを2ch搭載

フラッシュインタフェース(20P)(高速フラッシュメモリ書込み)搭載

    弊社高速オンボードプログラマと接続

I/Oコネクタ搭載

評価用LED8つ搭載

評価用押しボタンスイッチ4つ搭載

ソケットにも対応※2

回路図添付

※1 CAN搭載:HSB8S2556F, IEバス搭載:HSB8S2552F

HSB8S2506Fはどちらも未搭載 (CANおよびIEバス関連部品は未実装となります)

※2 ICEによってはソケットの仕様が変更になる場合がございますので、ご確認の上ご注文願います。また、ICEによってはコネクタ等に干渉する場合がございますのでご注意下さい。

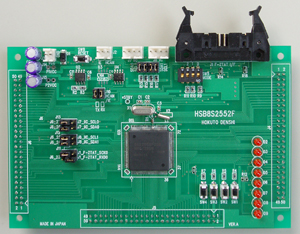

拡大写真はこちら

・基板バージョンは実際とは異なる場合がございます。
また、機能向上の為、仕様が変更となる場合がございます。

取扱説明書:PDF  REV.3.2.0.0 (2015.4.17更新)



<ご案内>

2014.10.09 一部実装コネクタがJAE社製になりました

対象コネクタ :2ピン、3ピン、4ピン

2014年10月20日以降発送分より変更。詳細は「実装コネクタ変更のご案内」をご確認下さい。

※別売オプションを購入の際は、お手持ちのボードに実装されているコネクタに応じてご注文頂きます様お願いいたします

製品概略

製品型名 製品型名一覧表をご覧下さい

搭載可能マイコン

H8S/2506,H8S/2552,H8S/2556グループ

パッケージ PRQP0144KB-A (FP-144JV)

※マイコン型名は製品型名一覧表をご覧下さい

ボード電源電圧 DC3.3V〜5V

搭載クロック

メインクロック:20MHz / 24MHz ※3

サブクロック:32.768kHz

リセットIC 型名 RNA51957BFP (ルネサス エレクトロニクス社製、又は同等品)

外寸

90.17 × 139.7mm (突起部含まず)

実装ソケット

(ソケット仕様のみ)

型名  NQPACK144SD-ND(東京エレテック社製)

製品内容 ・マイコンボード

・DC電源ケーブル(2Pコネクタ片側圧着済み 30cmJAE1本
・3P通信ケーブル
<CAN又はIE用>(3P コネクタ片側圧着済 1.5mJAE1本
4

・4P通信ケーブル<IIC用>(4P コネクタ片側圧着済 50cmJAE2本 5

・取扱説明書

・回路図

※3  搭載マイコンによって異なります。詳細は製品型名一覧表をご覧下さい。

※4  HSB8S2506Fには付属していません。

※5  4P通信ケーブルは長さが1.5mから50cmに仕様が変更となっております。(2011年9月12日以降)





製品型名一覧表

製品型名

マイコン
搭載種別
価格

搭載マイコン

搭載クロック

CAN IEバス
マイコン
グループ
マイコン型番 内蔵
ROM
内蔵
RAM
メイン
クロック
サブ
クロック
HSB8S2506F 直付 \25,000
+
消費税
H8S/2506 HD64F2506FC26DV 512KB 32KB 24MHz 32.768kHz 未搭載 未搭載
HSB8S2552F H8S/2552 HD64F2552FC26D 未搭載 搭載
HSB8S2556F H8S/2556 HD64F2556FC20DV 20MHz 搭載 未搭載
HSB8S2506F-S ソケット \65,000
+
消費税
H8S/2506 HD64F2506FC26DV 512KB 32KB 24MHz 32.768kHz 未搭載 未搭載
HSB8S2552F-S H8S/2552 HD64F2552FC26D 未搭載 搭載
HSB8S2556F-S H8S/2556 HD64F2556FC20DV 20MHz 搭載 未搭載

別売  ACアダプタ+5V(JAE):\1,800+消費税    ACアダプタ+3.3V(JAE):\1,800+消費税    その他オプション品はこちら

マイコンボード購入時期により実装コネクタが異なります。お手元のマイコンボード実装コネクタ形状をご確認の上お求め下さい。

コネクタ形状は「実装コネクタ変更のご案内ページ」をご参照下さい。



その他CAN機能搭載マイコンボードはこちら
