USB開発キットH8S2472はこちらから

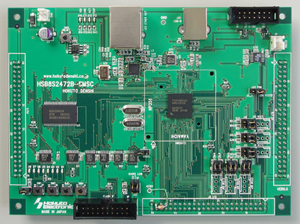

 H8S/2472マイコン搭載ボード

HSB8S2472F-SM

直付仕様価格                 ソケット仕様価格

\45,000+消費税         \106,000+消費税

特徴

Ether機能搭載製品 USB機能搭載製品 RoHS対応製品

ルネサス エレクトロニクス社製フラッシュメモリ内蔵マイコンを実装
RS232Cインタフェースを2ch・I2Cインタフェース
※1を6ch

イーサネットインタフェースを1つ

USBインタフェース(標準Bレセクタプル)を1つ搭載

SRAM(512KB)を実装
評価用LED8つと評価用押しボタンスイッチ4つを搭載
FLASHインタフェース(20P)(高速フラッシュメモリ書込み)
搭載
  弊社
高速オンボードプログラマと接続

I/Oコネクタ実装
H-UDIインタフェース(14P)実装、ルネサス エレクトロニクス社製

    E10A-USBで動作確認済み
ソケット仕様にも対応

回路図添付

※1 コネクタは未実装





拡大写真はこちら

取扱説明書:PDF REV.4.1.0.0(2015.7.28更新)





 <ご案内>

2014.10.09 一部実装コネクタがJAE社製になりました new!

対象コネクタ :2ピン、3ピン

2014年10月20日以降発送分より変更。詳細は「実装コネクタ変更のご案内」をご確認下さい。

※別売オプションを購入の際は、お手持ちのボードに実装されているコネクタに応じてご注文頂きます様お願いいたします

2013.12.10 搭載部品(イーサネットコネクタ)が変更になります

本製品搭載のTDK社製イーサネットコネクタが「生産中止」の為変更となります。

変更前:TLA-6T717W もしくは TLA-6T718(TDK社製)

変更後:HR851181A (HanRun社製)

2014.1.24更新

2014.1.27発送分よりHR851181A(HanRun社製)搭載  ご不明な点につきましては、support@hokutodenshi.co.jp 迄お問合せ下さい。

製品概略

製品型名 直付仕様 HSB8S2472F-SM
ソケット仕様 HSB8S2472F-SM-S

搭載可能マイコン

H8S/2472グループ :R4F2472VBR34V

パッケージ PLBGA0176GA-A  (BP-176V) (BGAタイプ)

メモリ ROM:512KB  RAM:40KB
ボード電源電圧 DC3.3V

搭載クロック

マイコン用:8.25MHz

USB用:8MHz

実装SRAM 型名  R1RW0416DSB-2LR, 512KB(256-kword ×16-bit) (ルネサス エレクトロニクス社製)
イーサネットコネクタ 型名  HR851181A (HanRun社製)  パルストランス内蔵

2014.1.27「TDK社製」から変更になりました

リセットIC 型名 RNA51957BFP (ルネサス エレクトロニクス社製、又は同等品)

外寸

112.0 × 152.0mm (突起部含まず)

実装ソケット

(ソケット仕様のみ)

型名  NP351-17635(山一電機社製)

製品内容

・マイコンボード

・DC電源ケーブル(2Pコネクタ片側圧着済み 30cm:JAE1本

・RS232Cケーブル(3P コネクタ片側圧着済 1.5m:JAE1本

・回路図

2014年1月27日より取扱説明書はダウンロード版になりました
右上「取扱説明書:PDF」よりダウンロード(保存)してご利用下さい
(拡充や訂正のため内容は不定期に更新される事があります)

別売  ACアダプタ+3.3V(JAE):\1,800+消費税       その他オプション品はこちら

2014年10月10日以前に購入された場合は 「ACアダプタ+5V」、「ACアダプタ+3.3V」となります。(コネクタSMK:在庫が無くなり次第販売終了)

その他Ether機能搭載マイコンボードはこちら / その他USB機能搭載マイコンボードはこちら


USB開発キットH8S2472

直付仕様価格                 ソケット仕様価格

\56,000+消費税         \117,000+消費税

特徴

Ether機能搭載製品 USB機能搭載製品 RoHS対応製品

 ■ Cコンパイラ、内蔵ROM書込みソフト(USBブート・SCIブート)、
    USBサンプルプログラムソース、
まいUSB Lite、簡易モニタが付属

 ■ RS232C インタフェースを2ch、I2Cインタフェース*1を6ch

     イーサネットインタフェースを1つ、

      USBインタフェース(標準Bレセクタプル)を1つ搭載

 ■ SRAM(512KB)を実装
 ■ 評価用LED8つと評価用押しボタンスイッチ4つを搭載
 ■ FLASHインタフェース(20P)搭載


 弊社高速オンボードプログラマと接続

 ■ I/Oコネクタ実装
 ■ H-UDIインタフェース(14P)実装、

 ■ ルネサス エレクトロニクス社製 E10A-USBで動作確認済み

 ■ ソケット仕様にも対応

 ■ 回路図添付

 *1 コネクタは未実装

<ご案内>

2014.10.09 本製品採用マイコンボード搭載の実装コネクタが一部JAE社製になりましたnew!

2014年10月20日以降発送分より変更

詳細は上記マイコンボード<ご案内>をご確認下さい。

2013.12.10  本製品採用マイコンボード搭載のイーサネットコネクタが変更になります

詳細は上記マイコンボード<ご案内>をご確認下さい。

【ボード単体販売】 HSB8S2472F-SM

拡大写真はこちら

取扱説明書:PDF   REV.1.3.0.0(2015.7.28更新)

製品カタログ:PDF

USB開発キットカタログ:PDF









【CD内容】 HKT Cコンパイラ・アセンブラ, 内蔵ROM書込みソフト(USBブート・SCIブート),USBサンプルプログラムソース,まいUSB Lite,簡易モニタ,取扱説明書

製品概略

製品型名 直付仕様 SB開発キットH8S2472
ソケット仕様 USB開発キットH8S2472-S

搭載可能マイコン

H8S/2472グループ :R4F2472VBR34V

パッケージ PLBGA0176GA-A  (BP-176V) (BGAタイプ)

メモリ ROM:512KB  RAM:40KB
ボード電源電圧 DC3.3V

搭載クロック

マイコン用:8.25MHz

USB用:8MHz

実装SRAM 型名  R1RW0416DSB-2LR, 512KB(256-kword ×16-bit)

(ルネサス エレクトロニクス社製)

イーサネットコネクタ 型名  HR851181A (HanRun社製)  パルストランス内蔵

2014.1.27「TDK社製」から変更になりました

リセットIC 型名 RNA51957BFP (ルネサス エレクトロニクス社製、又は同等品)

外寸

112.0 × 152.0mm (突起部含まず)

実装ソケット

(ソケット仕様のみ)

型名  NP351-17635(山一電機社製)

製品内容

<ボード単体 共通付属品>

・マイコンボード

・DC電源ケーブル(2Pコネクタ片側圧着済み 30cm:JAE1本

・回路図

<キット専用付属品>

・USBシリアル変換ボード1枚
・USBケーブル(A - MINI-B) 1本
・USBケーブル(A - B) 1本

・専用RS232Cケーブル(3P-Dsub9P 1.5m:JAE1本*2

・ジャンパプラグ1個
・付属ソフトCD 取扱説明書はPDF形式で付属ソフトCDに収録



「まいUSBLite」とは

USB開発を容易にするUSBライブラリ「まいUSB」に
下記2点の性能制限が入った体験版となります
 ・通信データ長
 ・通信速度

※体験版の為製品への組込みはご遠慮下さい

まいUSB
詳細ページへ


デバイスドライバ不要の
ソフトウェア



*2 ボード単体に付属のRS232Cケーブル(片側3Pコネクタ圧着済み)” から 専用RS232Cケーブル(3P-Dsub9P1.5m)”に変わります

別売  ACアダプタ+3.3V(JAE):\1,800+消費税     その他オプション品はこち

マイコンボード購入時期により実装コネクタが異なります。お手元のマイコンボード実装コネクタ形状をご確認の上お求め下さい。

コネクタ形状は「実装コネクタ変更のご案内ページ」をご参照下さい。

その他Ether機能搭載マイコンボードはこちら / その他USB機能搭載マイコンボードはこちら
