H8S/2214,H8S/2238,H8S/2239グループマイコン搭載ボード
|
HSB8S2238Fシリーズ
|
|
直付仕様価格
\27,500
(税別\25,000)
|
ソケット仕様価格
\49,500
(税別\45,000)
|
|
特徴
|
|
◆
ルネサス エレクトロニクス社製フラッシュメモリ内蔵マイコンを実装
◆
FLASHインタフェース搭載
◆
I/Oコネクタ・マイコン拡張バスコネクタ実装
◆
ほぼ全ての端子がコネクタに接続
◆
ディップスイッチ操作でオールモード動作可能
◆ 評価用LED8つ搭載
◆ 評価用押しボタンスイッチ2つ搭載
◆
ソケットにも対応※1
◆
回路図添付
※1
ICEによってはソケットの仕様が変更になる場合がございますので、ご確認の上ご注文願います。また、ICEによってはコネクタ等に干渉する場合がございますのでご注意下さい。
|
|

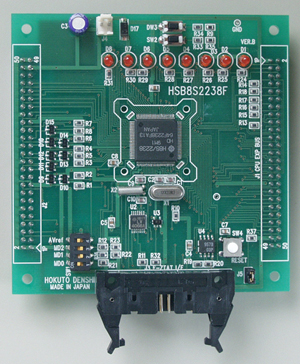

拡大写真はこちら
基板バージョンは実際とは異なる場合がございます。
また、機能向上の為、仕様が変更となる場合がございます。
|
|
製品概略
|
製品型名 |
「製品型名一覧表」をご覧下さい
|
|
搭載マイコン |
H8S/2214,
H8S/2238, H8S/2239グループ
パッケージ PRQP0100KA-A
(FP-100BV) もしくは
PTQP0100KA-A
(TFP-100BV)
※マイコン型名は「製品型名一覧表」をご覧下さい
|
|
ボード電源電圧 |
DC3.3V
/ 5V ※2 |
|
搭載クロック |
メインクロック：6.144MHz
/ 12.288MHz
/ 20MHz
※2
サブクロック：32.768kHｚ
|
|
リセットIC |
型名 RNA51957BFP
(ルネサス エレクトロニクス社製、又は同等品) |
|
外寸 |
91.44 × 91.44 mm
（突起部含まず） |
|
実装ソケット
（ソケット仕様のみ）
|
型名 IC149-100-154-B51（山一電機社製） |
|
製品内容 |
・マイコンボード
・DC電源ケーブル（2Pコネクタ片側圧着済み
30ｃｍ）1本
・取扱説明書
・回路図
|
※2
搭載マイコンによって異なります。詳細は「製品型名一覧表」をご覧下さい。
製品型名一覧表
|
製品型名 |
マイコン
搭載種別 |
搭載マイコン
|
搭載クロック
|
ボード
電源電圧
|
マイコン
グループ |
マイコン型番 |
内蔵
ROM |
内蔵
RAM |
メインクロック
|
サブクロック
|
|
HSB8S2214F 販売終了予定 |
直付 |
H8S/2214
|
HD64F2214TE16
|
128KB |
12KB |
12.288MHz |
32.768kHｚ |
DC3.3V |
|
HSB8S2238BF 販売終了予定 |
H8S/2238
|
HD64F2238BFA13
|
256KB |
16KB |
DC5V |
|
HSB8S2238RF 販売終了 |
HD64F2238RFA13
|
6.144MHz |
DC3.3V |
|
HSB8S2239F 販売終了予定 |
H8S/2239
|
HD64F2239FA20
|
384KB |
32KB |
20MHz |
|
HSB8S2214F-S 販売終了予定 |
ソケット |
H8S/2214
|
HD64F2214TE16
|
128KB |
12KB |
12.288MHz |
32.768kHｚ |
DC3.3V |
|
HSB8S2238BF-S 販売終了予定 |
H8S/2238
|
HD64F2238BFA13
|
256KB |
16KB |
DC5V |
|
HSB8S2238RF-S 販売終了 |
HD64F2238RFA13
|
6.144MHz |
DC3.3V |
|
HSB8S2239F-S 販売終了予定 |
H8S/2239
|
HD64F2239FA20
|
384KB |
32KB |
20MHz |
販売終了 …販売終了品
（販売終了後もお客様からのマイコンご支給等で対応が可能な場合がございます。別途お問合せ下さい。）
販売終了予定
…在庫がなくなり次第販売を終了いたします
別売 ACアダプタ+5V：\1,980（税別\1,800） ACアダプタ+3.3V：\1,980（税別\1,800） その他オプション品はこちら
|
