 H8S/2215マイコン搭載ボード

HSB8S2215F

直付仕様価格                 ソケット仕様価格

\18,000+消費税         \58,000+消費税

特徴

USB機能搭載製品

ルネサス エレクトロニクス社製フラッシュメモリ内蔵マイコンを実装

USB シリーズBコネクタ を搭載し、USBバスパワーで動作可能

FLASHインタフェース搭載

I/Oコネクタ・拡張バスコネクタ実装

JTAGコネクタ(14P)実装

評価用LED8つ搭載

評価用押しボタンスイッチ4つ搭載

ソケットにも対応

回路図添付

ICEによってはソケットの仕様が変更になる場合がございますので、ご確認の上
 ご注文願います。また、ICEによってはコネクタ等に干渉する場合がございますので
 ご注意下さい。

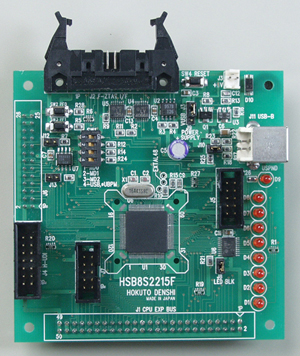

拡大写真はこちら

・基板バージョンは実際とは異なる場合がございます。
また、機能向上の為、仕様が変更となる場合がございます。

取扱説明書:PDF

製品概略

製品型名 直付仕様 HSB8S2215F
ソケット仕様 HSB8S2215F-S

搭載マイコン

H8S/2215グループ :HD64F2215TE16V

パッケージ PTQP0120LA-A  (TFP-120V)

メモリ ROM:256KB  RAM:16KB
ボード電源電圧 DC3.3V

搭載クロック

16MHz

USBコネクタ シリーズB
リセットIC 型名 RNA51957BFP (ルネサス エレクトロニクス社製、又は同等品)

外寸

91.44× 91.44mm (突起部含まず)

実装ソケット

(ソケット仕様のみ)

型名  IC149-120-043-B51(山一電機社製)

※ ご指定時のみ:NQPACK120SE/HQPACK120SE(東京エレテック社製)

製品内容 ・マイコンボード

・DC電源ケーブル(2Pコネクタ片側圧着済み 30cm)1本

取扱説明書

・回路図

別売   ACアダプタ+3.3V:\1,800+消費税        その他オプション品はこちら

その他USB機能搭載マイコンボードはこちら
