 H8S/2117マイコン搭載ボード

HSB8S2117F

販売終了いたしました

特徴  PS/2搭載製品

◆ ルネサス エレクトロニクス社製フラッシュメモリ内蔵マイコンを実装

◆ FLASHインタフェース搭載

◆ デバッグインタフェース(14P)搭載

ルネサス エレクトロニクス社製E10A-USBで動作確認済み

◆ RS232C インタフェース搭載

◆ PS/2コネクタを2ch搭載

◆ I/Oコネクタ添付

◆ 評価用LED8つ搭載

◆ 評価用押しボタンスイッチ4つ搭載

◆ ソケット仕様にも対応

◆ 回路図添付

ICEによってはソケットの仕様が変更になる場合がございますので、ご確認の上
ご注文願います。また、ICEによってはコネクタ等に干渉する場合がございますのでご注意下さい。

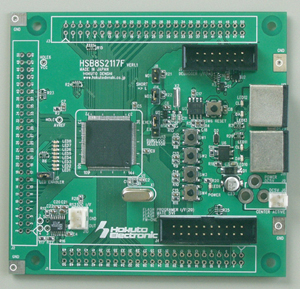

拡大写真はこちら

基板バージョンは実際とは異なる場合がございます。
また、機能向上の為、仕様が変更となる場合がございます。

取扱説明書:PDF(2015.1.30更新)



<ご案内>

2014.10.09 一部実装コネクタがJAE社製になりました

対象コネクタ :2ピン、3ピン

2014年10月20日以降発送分より変更。詳細は「実装コネクタ変更のご案内」をご確認下さい。

※別売オプションを購入の際は、お手持ちのボードに実装されているコネクタに応じてご注文頂きます様お願いいたします

製品概略

製品型名 直付仕様 HSB8S2117F  販売終了
ソケット仕様 HSB8S2117F-S  販売終了

搭載マイコン

H8S/2117グループ :R4F2117VTE20V

パッケージ PTQP0144LC-A  (TFP-144V)

メモリ ROM:160KB  RAM:8KB
ボード電源電圧 DC5V

搭載クロック

メインクロック:20MHz  サブクロック:32.768kHz

SPI コネクタ 型名 MDN-6SS (GRAND-TEK TECHNOLOGY社製)
リセットIC 型名 RNA51957BFP (ルネサス エレクトロニクス社製、又は同等品)

外寸

91.1 ×  95.61mm (突起部含まず)

実装ソケット

(ソケット仕様のみ)

型名  NQPACK144SE(東京エレテック社製)
製品内容 ・マイコンボード

・DC電源ケーブル(2Pコネクタ片側圧着済み 30cm:JAE)1本

・RS232Cケーブル(3P コネクタ片側圧着済 1.5m:JAE)1本

・BOX型コネクタ(50P)3個

・取扱説明書

・回路図

販売終了…販売終了品

別売  ACアダプタ+5V(JAE)\1,980(税別\1,800)     その他オプション品はこちら

マイコンボード購入時期により実装コネクタが異なります。お手元のマイコンボード実装コネクタ形状をご確認の上お求め下さい。

コネクタ形状は「実装コネクタ変更のご案内ページ」をご参照下さい。
