 RL78/G14マイコン搭載ボード

HSB78G14-100Bシリーズ

直付仕様価格                     ソケット仕様価格

\6,500+消費税         \46,500+消費税

特徴

USBシリアル変換搭載製品  RoHS対応製品

ルネサス エレクトロニクス社製マイコンRL78/G14(100ピン)を実装

低消費電力,低電圧(1.6〜5.5V)動作対応

USBインタフェース(USB MINI-B)搭載(USBシリアル変換)

USBシリアル変換IC搭載によりパソコンと簡単接続※1

USBバスパワー使用で別電源不要、持ち運びも便利

USBバスパワー用のポリスイッチリセッタブルヒューズ搭載

フラッシュメモリ書込みインタフェース(20P)搭載

     弊社高速オンボードプログラマと接続

エミュレータインタフェース(14P)搭載

    ルネサス エレクトロニクス社製E1,E20にて動作確認済み

   弊社オンチップデバッグエミュレータ(USBOCEシリーズ) 対応

  弊社高速オンボードプログラマ(別売変換ケーブル併用と接続

拡張I/O(50P,60P  コネクタ未実装)搭載可能

評価用LED※22つ搭載

評価用ボタンスイッチ2つ搭載

ソケット仕様でフルICEにも対応※3

回路図添付

専用サンプルプログラムをWEBで公開



※1 電源電圧が1.65未満の場合、USBシリアル変換はご使用できません

※2 電源電圧を3V以下にした場合、評価用LEDは点灯致しません

※3   ICEによってはソケットの仕様が変更になる場合がございますので、ご確認の上
    ご注文願います。また、ICEによってはコネクタ等に干渉する場合がございますので
    ご注意下さい。



<搭載部品(サブクロック)変更のご案内>  2013.1.17

2013年1月21日ご発送分より本製品搭載のサブクロックが変更となります

変更前:NC-26 (九州電通社製) → 変更後:VT-200-FL(4.4pF) (セイコーインスツル社製)

超低消費発振可能です

ご不明な点につきましては、support@hokutodenshi.co.jp 迄お問合せ下さい


<シングルワイヤーインタフェースについて>  2012.11.27

※本製品搭載のシングルワイヤーインタフェース(16P)のコネクタは未実装となっております。

本ページ及び取扱説明書に誤りがございまし事を深くお詫び致します。

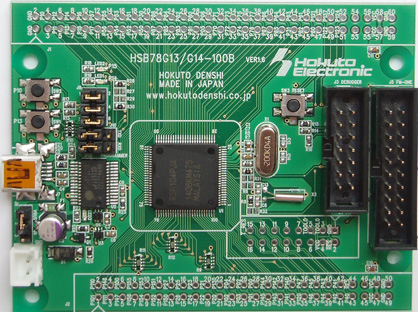

拡大写真はこちら

・基板バージョンは実際とは異なる場合がございます。
また、機能向上の為、仕様が変更となる場合がございます。

※製品出荷時シングルワイヤーインタフェース(16P)は未実装となります。

   共通基板はこちら
HSB78G13-100Bシリーズ

取扱説明書:PDF REV.1.5.0.0 (2016.11.4 更新)



専用サンプルプログラム

統合開発環境向プロジェクトファイル(2種類)

(搭載可能マイコン共通でご利用可能です)



Cube Suite+ (ルネサス エレクトロニクス社製)

プロジェクトファイル一式(自己解凍圧縮済)EXE

・専用サンプルプログラムの使い方PDF 更新(2013.4.24)



IAR Embedded Workbench (IARシステムズ社製

プロジェクトファイル一式(自己解凍圧縮済)EXE

・専用サンプルプログラムの使い方PDF 更新(2013.4.24)









製品概略

製品型名

直付仕様

HSB78G14-100B(R5F104PJAFB)

ソケット仕様

HSB78G14-100B-S(R5F104PJAFB)

搭載マイコン

RL78/G14グループ

パッケージ 100ピン・プラスチックLQFP(ファインピッチ) (14×14)

メモリ

ROM:256KB データフラッシュ:8KB RAM:24KB

入力電源電圧

DC1.6V〜5.5V

搭載クロック

メインクロック:20MHz

サブクロック:32.768kHz (セイコーインスツル社製)

サブクロック特性評価証明書:PDF

USBシリアル変換IC

型名 PL-2303HXD (Prolific社製)

ボード外寸

65.0×84.0mm(突起部含まず)

実装ソケット

(ソケット仕様のみ)

型名 NQPACK100SD-ND(東京エレテック社製)
QB-100FB-NQ-01T(ルネサス エレクトロニクス社製)同等品

製品内容

・マイコンボード

・DC電源ケーブル (2Pコネクタ片側圧着済み 30cm JST1本

・回路図



※USBケーブル(A - MINI-B)は市販品をご用意願います



取扱説明書は右上「取扱説明書:PDF」よりダウンロード(保存)してご利用下さい
(拡充や訂正のため内容は不定期に更新される事があります)

別売 ACアダプタ+3.3V(JST):\1,800+消費税  ACアダプタ+5V(JST):\1,800+消費税  その他オプション品はこちら その他USB搭載製品はこちら

下記マイコン搭載品をご希望の場合は、ご相談下さい

マイコン型番 ROM データ
フラッシュ
RAM
R5F104PFAFB 96KB 8KB 12KB
R5F104PGAFB 128KB 16KB
R5F104PHAFB 192KB 20KB
