 SH72A0マイコン搭載ボード

HSB72A0F シリーズ

直付仕様価格                       ソケット仕様価格

\33,600+消費税         \73,600+消費税

特徴

CAN搭載製品 RoHS対応製品

ルネサス エレクトロニクス社製マイコンSH72A0(64ピン)を実装

CANインタフェース2ch搭載(CAN 0・1)

各CANトランシーバIC実装済でCANネットワークに即参加可能

ルネサス エレクトロニクス社製 リセットIC搭載

フラッシュメモリ書込みインタフェース(20P)搭載

    弊社高速オンボードプログラマと接続

エミュレータインタフェース(14P)搭載

    ルネサス エレクトロニクス社製E10A-USBにて動作確認済み

RAMモニタインタフェース(14P コネクタ未実装)搭載可能

拡張I/O(50P×2  コネクタ未実装)搭載可能

評価用LED2つ搭載

評価用スイッチ1つ搭載

リセットスイッチ1つ搭載

モード切換/評価用スイッチ1つ搭載

ソケット仕様でICEにも対応

回路図添付

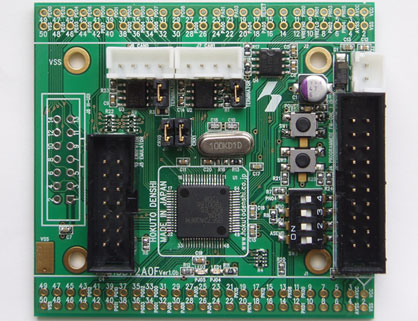

拡大写真はこちら

・基板バージョンは実際とは異なる場合がございます。
また、機能向上の為、仕様が変更となる場合がございます。

取扱説明書:PDF   (2012.12.3 更新)



製品型名一覧表

製品型名

マイコン
搭載種別

搭載マイコン

マイコン型番 ROM データ
フラッシュ
RAM MPU/FPU 動作周波数(max)
HSB72A0F(R5F72A08KACFM) 直付 R5F72A08KACFM 512KB 32KB 64KB なし 80MHz
HSB72A0F(R5F72A08KACFFM) R5F72A08KACFFM あり
HSB72A0F-S(R5F72A08KACFM) ソケット R5F72A08KACFM 512KB 32KB 64KB なし 80MHz
HSB72A0F-S(R5F72A08KACFFM) R5F72A08KACFFM あり



製品概略

搭載可能マイコン

SH72A0グループ (64ピン)

パッケージ PLQP0064KB-A

※マイコン型名は製品型名一覧表をご覧下さい

ボード電源電圧 DC5V

搭載クロック

10MHz  クリスタルソケット使用(差替え可能)

CANトランシーバIC 型名 R2A25416SP (ルネサス エレクトロニクス社製、又は同等品)
リセットIC 型名 RNA51957BFP (ルネサス エレクトロニクス社製、又は同等品)

外寸

60.0× 65.0mm(突起部含まず)

実装ソケット

(ソケット仕様のみ)

型名  NQPACK064SD-ND (東京エレテック社製)
製品内容

・マイコンボード

・DC電源ケーブル (2Pコネクタ片側圧着済み 30cm:JST)1本

・CAN通信ケーブル(4Pコネクタ片側圧着済み 50cm:JST)2本

・回路図



取扱説明書は右上「取扱説明書:PDF」よりダウンロード(保存)してご利用下さい
(拡充や訂正のため内容は不定期に更新される事があります)

  別売 ACアダプタ+5V(JST):1,800+消費税  その他オプション品はこちら
