HOME / PRODUCTS / マイコンボード別製品案内 【SuperH RISC englneファミリ】   /  HSB7285Fシリーズ , USB開発キットSH7285




HSB7243Fシリーズはこちら

HSB7286Fシリーズはこちら




 SH72855,SH72856マイコン搭載ボード




拡大写真はこちら

 ※ご注意※
 写真はH-UDI(36Pin)コネクタ追加オプション搭載品です

・基板バージョンは実際とは異なる場合がございます。
また、機能向上の為、仕様が変更となる場合がございます。

取扱説明書:PDF  REV.6.0.0.0 (2015.4.22更新)

HSB7285Fシリーズ

直付仕様価格

\19,000+消費税

特徴
USB機能搭載製品 RoHS対応製品

 ◆ルネサス エレクトロニクス社製フラッシュメモリ内蔵マイコンを実装

 ◆各種搭載インタフェース
   ・USBインタフェース(標準Bレセクタプル)搭載
   ・RS232Cインタフェース(レベル変換IC)搭載
   ・FLASHインタフェース搭載

       弊社高速オンボードプログラマと接続

 ◆SDRAM(32MB)搭載※1

 ◆評価用LED4つと評価用押しボタンスイッチ1つ・スライドスイッチ1つ搭載

 ◆66mm×75mmの小型ボードで組み込みに最適

 ◆デバッグインタフェース H-UDI(14P/36P2)は

 ルネサス エレクトロニクス社製E10A-USBで動作確認済

 ◆回路図添付

 ※1 SDRAMは、シングルチップモードで使用する際又はアドレスバス、データバスとして
   使用しない場合はポートアクセス時に競合します。チップセレクト等をHighにする等
   してデータ衝突を防ぐか、SDRAM未搭載ボードをお求め願います

 ※2 デバッグインタフェース H-UDI(36P)は追加オプション選択時のみ搭載です

 ※ソケット仕様品ご希望の方は別途ご相談下さい



<ご案内>  過去のご案内はこちら

2015.4.21 実装コネクタをJAE社製に変更致しましたnew!

対象コネクタ :2ピン、3ピン

2015年5月1日以降発送分より変更。詳細は「実装コネクタ変更のご案内」をご確認下さい。

※変更に伴い、コネクタの位置等が変わり、基板のVer.も変更しています。

※別売オプションを購入の際は、お手持ちのボードに実装されているコネクタに応じてご注文頂きます様お願いいたします。



搭載部品(SDRAM)を変更致しましたnew!

本製品搭載のSAMSUNG社製SDRAMが「生産中止」の為変更となります。

2015年5月1日以降発送分より変更。

変更前:K4S561632(SAMSUNG社製) → 変更後:MT48LC16M16A2 (Micron社製)

【ご注意】

SAMSUNG社製とMicron社製のSDRAMは、プログラムで行う設定内容が異なります。

Micron社製SDRAMの詳細については、「MT48LC16M16A2」のデータシートを入手しご確認下さい。



製品概略

製品型名 製品型名一覧表をご覧下さい

搭載可能マイコン

SH7285グループ

パッケージ PLQP0144KA-A

※マイコン型名は製品型名一覧表をご覧下さい

ボード電源電圧 DC5V

ボード動作電圧

DC5V/DC3.3V VCCはDC3.3V

搭載クロック

マイコン用:12.5MHz

USB用:48MHz

SDRAM

型名  MT48LC16M16A2 (Micron社製)

32MB相当 16bitデータバス

2015年4月「SAMSUNG社製」から変更になりました

USBコネクタ

型名  USB-B  (Conser社製)

RS232Cレベル変換IC 型名 ADM3202ARUZ (アナログ・デバイセズ社製)
リセットIC 型名 RNA51957BFP (ルネサス エレクトロニクス社製、又は同等品)
レギュレータ 型名  R1173S001D-E2 (リコー社製)

外寸

66×75mm(突起部含まず)

オプションコネクタ

(36Pin搭載品のみ)

 デバッグI/F(36Pin H-UDI) 型名 DX10M-36S(ヒロセ電機社製)

製品内容

・マイコンボード

・DC電源ケーブル(3Pコネクタ片側圧着済み 約30cmJAE)1本

・3P通信ケーブル(RS232C用・コネクタ片側圧着済み 1.5mJAE)2本

・回路図

2013年10月16日発送分より取扱説明書はダウンロード版になりました
右上「取扱説明書:PDF」よりダウンロード(保存)してご利用下さい
(拡充や訂正のため内容は不定期に更新される事があります)


製品型名一覧表

製品型名

マイコン
搭載種別
価格

搭載マイコン

SDRAM*1 36Pinオプション
コネクタ
*2
マイコン型番 ROM RAM
HSB72855F 直付 \19,000
+
消費税
R5F72855N100FP 512KB 24KB 搭載 未搭載
HSB72856F R5F72856N100FP 768KB 32KB
HSB72855F-NS R5F72855N100FP 512KB 24KB 未搭載
HSB72856F-NS R5F72856N100FP 768KB 32KB
HSB72855F-36P \20,000
+
消費税
R5F72855N100FP 512KB 24KB 搭載 搭載
HSB72856F-36P R5F72856N100FP 768KB 32KB
HSB72855F-NS-36P R5F72855N100FP 512KB 24KB 未搭載
HSB72856F-NS-36P R5F72856N100FP 768KB 32KB

*1 SDRAM未搭載品をご希望の際は、ご注文時にご連絡下さい(※ご指定が無い場合は搭載品となりますのでご注意下さい)
*2 オプションコネクタ搭載品ご希望の際は、ご注文時にご連絡下さい(※ご指定が無い場合は未搭載品となりますのでご注意下さい)



別売 ACアダプタ+5Vもしくは、ACアダプタ+5V(JAE):\1,800+消費税

専用RS232Cケーブル(3P-Dsub9P)もしくは、専用RS232Cケーブル(3P-Dsub9P-JAE):\550+消費税  その他オプション品はこちら

マイコンボード購入時期により実装コネクタが異なります。お手元のマイコンボード実装コネクタ形状をご確認の上お求め下さい。

コネクタ形状は「実装コネクタ変更のご案内ページ」をご参照下さい。

その他USB搭載マイコンボードはこちら



USB開発キットSH7285

直付仕様価格

\30,000+消費税

特徴
USB機能搭載製品 RoHS対応製品




拡大写真はこちら

 ※ご注意※
 写真はH-UDI(36Pin)コネクタ追加オプション搭載品です

・基板バージョンは実際とは異なる場合がございます。
また、機能向上の為、仕様が変更となる場合がございます。

取扱説明書:PDF REV.3.0.0.0(2015.4.22更新)

製品カタログ:PDF

USB開発キットカタログ:PDF

◆開発に役立つ下記ソフトウェアが付属

・Cコンパイラ

内蔵ROM書込みソフト(USBブート・SCIブート)
・USBサンプルプログラムソース(SDRAM初期設定プログラムを含む)

まいUSB Lite

・簡易モニタ

◆各種搭載インタフェース

・USBインタフェース(標準Bレセクタプル)搭載
・RS232Cインタフェース(レベル変換IC)搭載
・FLASHインタフェース搭載

弊社高速オンボードプログラマと接続

◆SDRAM(32MB)搭載※1
◆評価用LED4つと評価用押しボタンスイッチ1つ・スライドスイッチ1つ搭載
◆66×75mmの小型ボード
◆デバッグインタフェース H-UDI(14P/36P
※2)はルネサス エレクトロニクス社製

E10A-USBで動作確認済み

◆回路図添付

 ※1 SDRAMは、シングルチップモードで使用する際又はアドレスバス、データバスとして
  使用しない場合はポートアクセス時に競合します。チップセレクト等をHighにする等して
  データ衝突を防ぐか、SDRAM未搭載ボードをお求め願います

 ※2 デバッグインタフェース H-UDI(36P)は追加オプション選択時のみ搭載です


<ご案内>

本製品採用マイコンボード搭載の一部実装コネクタをJAE社製に変更致しました(2015.4.21)new!

本製品採用マイコンボード搭載のSDRAMを変更致しました(2015.4.21)new!

詳細は「マイコンボード詳細の<ご案内>をご確認下さい。

【ボード単体販売】 HSB7285Fシリーズ

【CD内容】

HKT Cコンパイラ*1アセンブラ  内蔵ROM書込みソフト(USBブート・SCIブート) USBサンプルプログラムソース(SDRAM初期設定プログラムを含む) まいUSB Lite

簡易モニタ 取扱説明書

*1 CDに収録されているCコンパイラは64bit版のWindowsには対応しておりません

製品概略

製品型名 製品型名一覧表をご覧下さい

搭載マイコン

SH7285グループ

パッケージ PLQP0144KA-A

※マイコン型名は製品型名一覧表をご覧下さい

ボード電源電圧 DC5V

ボード動作電圧

DC5V/DC3.3V VCCはDC3.3V

搭載クロック

マイコン用:12.5MHz

USB用:48MHz

SDRAM

型名  MT48LC16M16A2 (Micron社製)

32MB相当 16bitデータバス

2015年4月「SAMSUNG社製」から変更になりました

USBコネクタ

型名  USB-B  (Conser社製)

RS232Cレベル変換IC 型名 ADM3202ARUZ (アナログ・デバイセズ社製)
リセットIC 型名 RNA51957BFP (ルネサス エレクトロニクス社製、又は同等品)
レギュレータ 型名  R1173S001D-E2 (リコー社製)

外寸

66×75mm(突起部含まず)

オプションコネクタ

(36Pin搭載品のみ)

 デバッグI/F(36Pin H-UDI) 型名 DX10M-36S(ヒロセ電機社製)

製品内容
<ボード単体共通付属品>

・マイコンボード
・DC電源ケーブル
(2Pコネクタ片側圧着済み 30cmJAE)
・3P通信ケーブル(RS232C用・コネクタ片側圧着済み 1.5mJAE)2本
・回路図

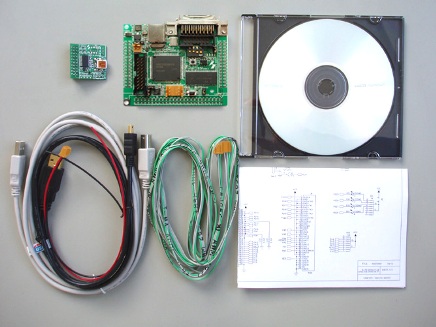

<キット専用付属品>

・USBシリアル変換ボード1枚
・USBケーブル(A - MINI-B) 1本
・USBケーブル(A - B) 1本
・付属CD※取扱説明書はPDF形式で付属CDに収録



まいUSBLite」とは

USB開発を容易にするUSBライブラリ「まいUSB」に
下記2点の性能制限が入った体験版となります
 ・通信データ長
 ・通信速度

※体験版の為製品への組込みはご遠慮下さい

まいUSB
詳細ページへ


デバイスドライバ不要の
ソフトウェア

製品型名一覧表

製品型名

マイコン
搭載種別
価格

搭載マイコン*3

SDRAM*4 36Pinオプション
コネクタ
*5
マイコン型番 ROM RAM
USB開発キットSH7285 直付 \30,000
+
消費税
R5F72856N100FP 768KB 32KB 搭載 未搭載
USB開発キットSH7285-NS 未搭載
USB開発キットSH7285-36P \31,000
+
消費税
搭載 搭載
USB開発キットSH7285-NS-36P 未搭載

*3 マイコン型番R5F72855N100FPご希望の際はご注文時ご連絡下さい(※ご指定が無い場合はR5F72856N100FPとなりますのでご注意下さい)

*4 SDRAM未搭載品をご希望の際は、ご注文時にご連絡下さい(※ご指定が無い場合は搭載品となりますのでご注意下さい)

*5 オプションコネクタ搭載品ご希望の際は、ご注文時にご連絡下さい(※ご指定が無い場合は未搭載品となりますのでご注意下さい)

別売 ACアダプタ+5Vもしくは、ACアダプタ+5V(JAE):\1,800+消費税

専用RS232Cケーブル(3P-Dsub9P)もしくは、専用RS232Cケーブル(3P-Dsub9P-JAE):\550+消費税  その他オプション品はこちら

マイコンボード購入時期により実装コネクタが異なります。お手元のマイコンボード実装コネクタ形状をご確認の上お求め下さい。

コネクタ形状は「実装コネクタ変更のご案内ページ」をご参照下さい。

その他USB搭載マイコンボードはこちら

HSB7285Fシリーズへ
