 HSB7264オプションLCD拡張ボード

 HSB7264LCD LCD仕様変更について

実装LCDの変更に伴い下記内容が変更となっております



◆ボード

- 旧ボード 新ボード
実装LCD 型番 メーカ 型番 メーカ
GPG3224012QS4 GIANTPLUS GFT035EA320240Y GI FAR TECHNOLOGY
LCDコネクタ
位置

           旧ボード                                      新ボード

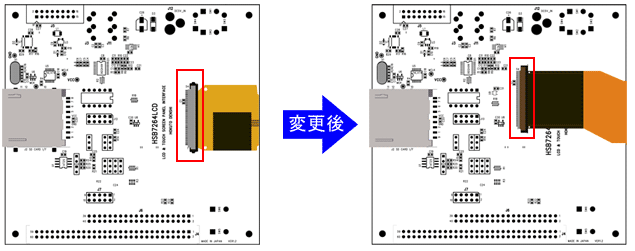

LCDコネクタ位置変更図














HSB7264とのインタフェースコネクタ位置は変更ございません



◆回路図

- 旧ボード 新ボード
J1_39 未接続(NC) VCC
J1_40 未接続(NC) VCC
J1_43 LCD_SPICS GND
U9_A※1 無し 追加
U9_B※1 無し 追加

※1  J1_49に接続されているSPIバスクロック信号をLCDのCS信号によって制御する様に変更になりました



ソフト

- 旧ボード 新ボード
同期信号制御レジスタ LCD_DE反転なし LCD_DE反転あり

実装LCDに内蔵されているコントローラ2が変更されておりますので、描画位置などの設定方法が異なります。

※2LCDコントローラは「HX8238-A」となっております。

ご不明な点につきましては、下記サポートまでお問合せ下さい
